視覺樣式

您可以透過指定外觀呈現 3D 模型。例如，如果模型正處於原理圖設計階段，您可以透過“草圖外觀”將模型顯示給設計團隊，並透過“真實外觀”將其呈現給客戶。

不同的外觀，稱為「視覺樣式」，取決於變更邊線、色彩與塗彩顯示的設定。

下表列出「視覺樣式」的優點：
與 AutoCAD 的相容性 確保應用程式之間的視覺一致性。如果您在 AutoCAD 中產生例如透明度或木材紋理等視覺樣式，您可以將相同的樣式套用至 DraftSight 中的模型。
強化視覺化功能 使用不同的影像計算選項來選擇最適合專案的樣式。這可以強化設計的視覺呈現方式，其可改善彼此之間的溝通與瞭解。
改善溝通 產生更真實及更引人注目的工程圖。當您與可能不熟悉技術工程圖的客戶、相關人員或團隊成員時，這很有幫助。
有效分析 更有效地分析設計。例如，使用隱藏線「視覺樣式」來識別複雜工程圖中被遮住或重疊的元素。
高品質的呈現 改善呈現與設計提案的品質。您能夠以拋光及專業的方式展示設計，強化整體影響力。
自訂選項 自訂「視覺樣式」以符合特定需要。您可以量身打造設計的視覺呈現方式，以符合專案需求或個人偏好。
3D 建模功能 從不同的遠近透視視圖檢視及操作 3D 模型。這可以協助您瞭解設計內的空間關係。

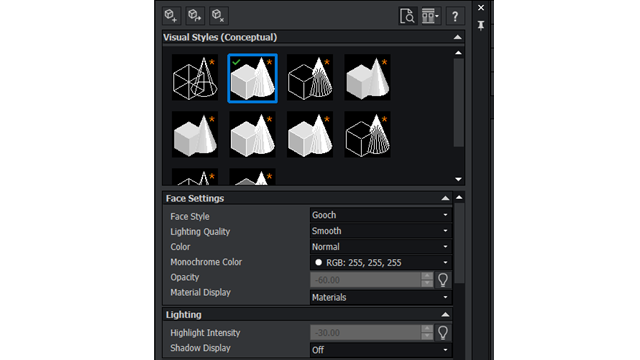

若要存取 VISUALSTYLES 指令︰

執行下列的操作：
  • 在功能區上，按一下檢視 > 視覺樣式面板視覺樣式 > Visual Styles Manager。
  • 在功能表上，按一下檢視 > 視覺樣式。
  • 在指令視窗中輸入 VISUALSTYLES。
