您可以使用家族表格指令，將模型組態資料插入工程圖。
您可以在中指定表格參數。您可以在中指定家族表格範本位置。
如果您連按兩下家族表格儲存格來對其進行編輯，軟體會提示您保持連結並讓外部模型繼承變更，或斷開連結來取代值。您可以清除儲存格來回復斷開的連結。

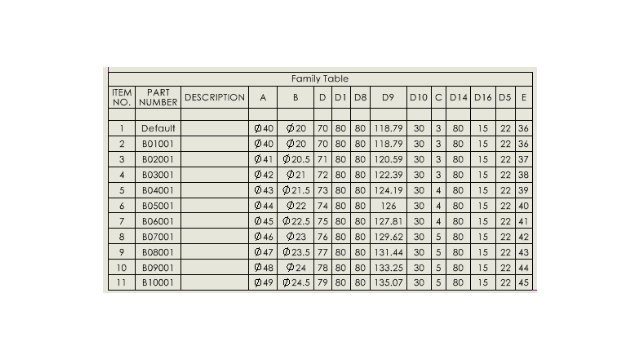

優點：您可以在工程圖中快速插入模型組態資料，而不需要任何因應措施。家族表格會在 SOLIDWORKS 工程圖中以表格顯示零件和組合件模型組態或自訂屬性的變化。
若要在工程圖中插入家庭表格：
- 在 SOLIDWORKS 工程圖中，按一下
。
- 在 PropertyManager 中：
- 選擇要從中產生家族表格的檔案，然後按一下下一步
。
- 指定定義家族表格的選項。
- 按一下
。
- 在工程圖檔案中按一下以放置表格。
在家族表格的尺寸欄功能表或對話方塊中，指定欄名稱的尺寸名稱。此名稱為工程圖特有。欄名稱的變更會套用至參考相同驅動尺寸之工程圖中的所有家族表格。
- 選用：如果您按一下並將項次插入工程圖中，會出現家族表格尺寸名稱通知。按一下設定尺寸顯示，以使用來自家族表格的尺寸名稱顯示插入的項次。
若要切換工程圖中所插入項次的顯示，您也可以選擇項次來開啟尺寸 PropertyManager。在值標籤的家族表格尺寸名稱下，選擇在家族表格中顯示為名稱可使用來自表格的名稱顯示項次。清除選項可使用值來顯示項次。
