指定 Z 軸朝上範本

當您產生零件或組合件時，可以選擇 Z 軸朝上方位的範本。

當您產生零件時，可以選擇 Y 軸朝上或 Z 軸朝上並以範本為基礎產生。在舊版中，SOLIDWORKS 只有預設的 Y 軸朝上方位。
Y 軸朝上和 Z 軸朝上方位設定僅適用於 SOLIDWORKS 產生的預設範本。

您可以在產生新的 SOLIDWORKS 文件時指定 SOLIDWORKS 預設 Z 軸朝上範本。

在全新安裝後，您可以在單位及尺寸標準對話方塊中指定預設方位。

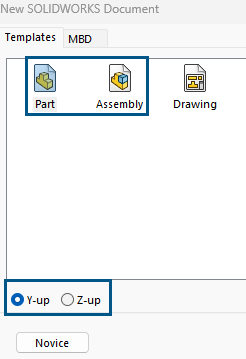

若要在產生新的 SOLIDWORKS 文件時指定 Z 軸朝上範本：
  1. 按一下新增 (「標準」工具列) 或檔案 > 新增。
  2. 在對話方塊中：
    1. 選擇文件類型，例如零件或組合件。
    2. 指定選項：
      • Y 軸朝上。Y 軸指向上方。

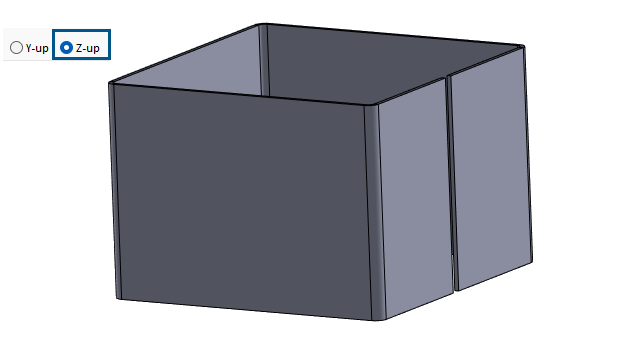

      • Z 軸朝上。Z 軸指向上方。
    3. 按一下確定。
若要在「單位及尺寸標準」對話方塊中指定 Z 軸朝上範本：
  1. 存取單位及尺寸標準對話方塊：
    1. 在圖形視窗右下角的工作列中，按一下 IPS。
    2. 指定單位：
      • MKS (米、公斤、秒)
      • CGS (釐米、公克、秒)
      • MMG (毫米、公克、秒)
      • IPS (英吋、英鎊、秒)
    3. 按一下編輯文件單位...。
  2. 在單位及尺寸對話方塊的方位下，指定選項：
    • Y 軸朝上。Y 軸指向上方。
    • Z 軸朝上。Z 軸指向上方。
  3. 按一下確定。
