端子排圖紙組態屬性 (IEC)

本主題說明預設 IEC 組態中的端子排圖紙參數。

您可以插入符號來產生端子排圖紙。您可以使用預設符號，或使用與製造商設備型號或原理圖符號相關的符號。SOLIDWORKS Electrical 會根據組態參數繪製文字、屬性和電纜圖形呈現等元素。

端子排圖紙組態檔案包含端子排佈局的所有參數 (依主題分組)。您可以視需要產生隨意數量的組態檔案。組態會在端子排圖紙組態管理對話方塊內組成群組。

組態檔案編輯器會顯示所選參數的預覽。選擇端子排圖紙組態對話方塊底部的圖紙預覽核取方塊，就可停用預覽。

一般

此標籤可讓您為組態檔案命名，並以軟體支援的任何語言提供描述。變更名稱會自動更新其在所有介面中的名稱 (例如組態或端子排清單)。

名稱 描述
名稱 組態檔案的名稱。此值會自動衍生至組態出現的所有介面。
描述 組態描述。您可以使用多種語言指定描述。

端子

此標籤顯示定義端子圖形呈現的參數。

名稱 描述
端子尺寸 您可以指定端子的寬度 A 和高度 B。無論端子排方向 (水平或垂直) 為何，參數都會保持相同。
A 寬度 端子寬度 A。
B 高度 端子高度 B。
配件端子 您可以將配件插入端子排，例如分隔字元或停止元素。配件會如端子出現在端子排中，但不會有標注。您可以指定配件的寬度 C 和高度 D。無論端子排方向 (水平或垂直) 為何，參數都會保持相同。
插入配件端子 可讓您將配件插入端子排。
C 寬度 配件寬度 C。
D 高度 配件高度 D。
接地收集器 您可以將所有未使用的電纜接線端連接到接地收集器。
作用中的接地收集器 可讓您將所有未使用的電纜接線端連接到接地收集器。
E 收集器間距 分隔接地收集器與端子排的收集器間距距離 E。
將所有未連接的電纜接線端連接到接地收集器 可讓您將所有未連接的電纜接線端連接到接地收集器 (即使接線端非綠/黃色亦可)。
多層端子 多層端子是您可以在其上連接多個電線或電纜接線端的特定端子。與僅有一個回路的單一端子不同的是，多層端子具有多個回路。
最後一層寬度 (%) 指出多層端子第一層和最後一層之間的縮放係數 (以 % 表示)。SOLIDWORKS Electrical 會自動計算中間層的寬度。
線條粗細 多層端子輪廓的粗細。
色彩 多層端子的色彩。

符號

您可以透過堆疊符號 (例如接頭符號或端子符號) 繪製端子排。此標籤可讓您選擇、編輯或刪除符號，以便產生端子排圖紙。

名稱 描述
自訂符號 您可以使用預設端子符號或自訂端子符號繪製端子排。
如果 SOLIDWORKS Electrical 找不到關聯，則會自動切換到其他已知的關聯。如果關聯不存在，SOLIDWORKS Electrical 會使用組態中定義的預設符號。
插入自訂符號 如果將其清除，SOLIDWORKS Electrical 會使用與不同類型端子對應的通用端子符號，以產生端子排圖紙。對於每個端子，您必須選擇要在端子排圖紙中使用的端子符號，並定義其方向及其比例。
在製造商設備型號或符號的屬性中，您可以找到兩個參數，使您可以關聯端子類型或端子排符號。
優先順序 - 製造商設備型號 / 原理圖符號 指定要優先處理製造商設備型號或是原理圖符號關聯。

如果您指定製造商設備型號，SOLIDWORKS Electrical 會使用與製造商設備型號相關的端子符號。

如果您指定原理圖符號，SOLIDWORKS Electrical 會使用與符號相關的端子符號。
優先順序 - 端子類型 / 端子符號 指定要優先處理端子類型或是端子符號。

如果您指定端子類型，為產生端子排圖紙，SOLIDWORKS Electrical 會使用與符號或端子類型參數中製造商設備型號相關聯的端子符號 (符號或製造商設備型號的屬性)。在組態中，您必須新增端子類型，以定義其方向與比例。

如果您指定端子排符號以產生端子排圖紙，SOLIDWORKS Electrical 會使用與符號或端子排符號參數中製造商設備型號相關聯的端子符號 (符號或製造商設備型號的屬性)。
預設端子 第一個表格顯示用於產生端子排圖紙的預設符號。您無法新增新的符號類型。您可以修改受影響的符號 (符號名稱) 並更改其方向或比例。
開啟符號選擇器，可讓您變更與預設符號相關之符號。
移除相關符號。
開啟符號編輯器，可讓您修改所選符號。
自訂符號 第二個表格可讓您管理用來產生端子排圖紙的端子類型符號。您可以修改受影響的符號 (符號名稱) 並更改其方向或比例。
開啟端子類型選擇器，可讓您在組態中新增新的端子類型符號。
移除所選端子類型符號。
清除所選端子類型符號。
開啟端子類型管理，可讓您管理端子類型。
開啟符號選擇器，可讓您變更與端子類型相關之符號。
當不是預設端子類型時，移除相關符號。
開啟符號編輯器以修改所選符號。

電線與電纜接線端

對話方塊的下半部可讓您管理文字參數 (例如字型、大小或顯示方式)，以及代表連接到端子之電線或電纜接線端的線條上文字位置。在顯示的上半部中，會有紅點 (選擇要在 X 或 Y 中偏移的參數時會顯示) 標示預設的文字插入點 (在 X 與 Y 的偏移等於 0)。

名稱 描述
一般

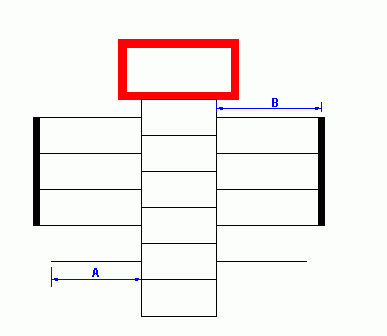

A 電線長度 可讓您指定代表電線的線長度 A。
B 電纜接線端長度 可讓您指定代表電纜接線端的線長度 B。
選項
視覺化呈現端子銷 如果您想要像在端子排編輯器中一樣顯示端子銷，請選擇此選項。
線條色彩 可讓您選擇代表端子銷的線條色彩。
電纜接線端長度 選擇此選項會將連接到一個端子的所有電纜接線端分為群組，而且只有一個電纜接線端會連接到該端子。
C 與連接點之間的距離 可讓您輸入端子和允許將電纜接線端分為群組的線條之間的距離。

橋接

名稱 描述
一般

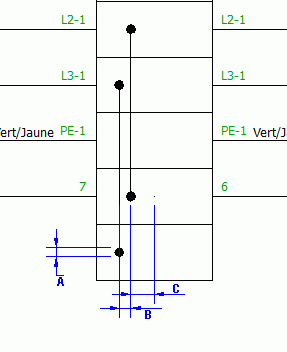

A 點直徑 可讓您指定端子上代表橋接連接的點直徑 A。
B 橋接偏移 可讓您指定代表橋接的兩線之間的距離 B。如此會將參數新增到橋接前的距離參數。
C 橋接前的距離 可讓您指定端子軸線 (中間) 與代表橋接的線條之間的距離 C。
色彩 可讓您指定繪製橋接的色彩 (點和線條)。
自動橋接器
色彩 可讓您指定繪製自動橋接器的色彩 (點和線條)。
顯示電線 當您將其與其他端子連接時，顯示或隱藏連線至端子的電線。

電纜

由可自訂的基本符號 (電纜標注) 代表端子排圖紙中的電纜。

對話方塊下半部的前兩個區域顯示的是文字參數 (例如字型、色彩或大小) 與其定位參數。文字會以矩形兩條對角線交點為中心。X 偏移與 Y 偏移參數可讓您控制文字與此點之間的距離。

下半部 (電纜標注) 的第三個區域可讓您選擇定位於基準點上的符號 (矩形兩條對角線的交點)。提供的三個圖示為新增新符號、移除顯示的符號，及編輯顯示的符號。

此符號已新增至基本符號。若要顯示您專屬的符號，請將基本符號的尺寸設為 0 並隱藏其文字，以隱藏該符號。
名稱 描述
一般
電纜位置 可讓您以將電纜接線端組成群組的粗線為基準，控制標示電纜標注之符號的位置。

上方參數對應第一個電纜接線端，中心參數會將符號放在粗線的中央，下方參數會將符號放在最後一個纜線接線端上。

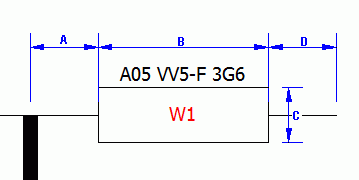

A 標注前的最小距離 定義將電纜標注的矩形與電纜粗線分離之線的長度 A。
B 標注寬度 定義電纜標注的矩形寬度 B。
C 標注高度 定義電纜標注的矩形高度 C。
D 標注後的最大距離 定義置於矩形另一端的線長度 D。
下一張圖紙前的電纜接線端數量下限

讓您定義圖紙上會產生自動分頁符的電纜接線端數。

例如您在此參數輸入 0，如果 SOLIDWORKS Electrical 無法將所有電纜接線端放在圖紙中，就會將電纜繪製在另一張圖紙上。

若您在此參數中輸入 3，SOLIDWORKS Electrical 會將三個電纜接線端放在這張圖紙上 (如果可行時，意即沒有超過圖紙限制時) 並將其他電纜繪製於其他圖紙上。若圖紙上只有可以繪製兩個端子的空間，就會將所有電纜接線端放在新圖紙上。
E 電纜間的距離 可讓您定義代表電纜的兩條粗線之間的距離 E。
電纜線寬 可讓您定義將電纜接線端分組的線寬。若您輸入 0，則不會套用寬度。

終點

此標籤可讓您管理電纜和電線終點的顯示。

名稱 描述
一般

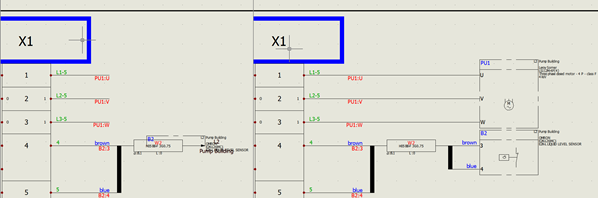

終點零組件詳細資料
選擇此選項時，圖紙會將一個或多個符號置於矩形內，以代表這些終點。這詳細說明了電纜接線端的排列，以及零組件的端子材料。工程圖也會顯示單一矩形內的電線終點，且會將唯一終點的接續電線分組在一起。選擇選項：
  • 無。只會顯示標注和位置名稱。
  • 用於電纜。顯示包含電纜終點符號資訊的方塊。
  • 用於電線。顯示包含電線終點符號資訊的方塊。
  • 用於電纜和電線。顯示包含電纜和電線終點符號資訊的方塊。
到達符號類型 指定您想要插入的符號類型 (佈線方框圖或原理圖)。若 SOLIDWORKS Electrical 未找到要求類型的符號，則可能會出現選項。

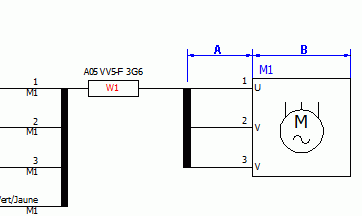

A 終點線長度 定義在終點端上代表電纜接線端的線長度 A。此設定也適用於電線零組件。
B 包含終點符號的矩形長度 定義框住符號的矩形邊長度 B。
符號置中邊界 (以百分比顯示) 定義符號與其輪廓間的邊界，並根據符號大小，為其指定縮放係數。
A 下一個終點的偏移 定義電纜終點端有位置變更時的偏移距離 A。

原理圖

此標籤允許您管理圖紙內端子排的圖形呈現佈局。對話方塊右下角會顯示下列圖框樣式之一：
  • 預設圖框：回路工程組態中與端子排圖紙相關聯的圖框。
  • 此組態的特定圖框：使用此組態產生具此圖框的所有端子排。
圖框左下角必須位於座標 (0,0)。所有佈局參數都是以此點為基準。
名稱 描述
一般
端子排方位 可讓您選擇以垂直或水平方向繪製端子排。
端子排標注方位 定義放置在端子排接頭符號中之端子排標注的旋轉角度。端子排的方位 (水平或垂直) 不會指派此參數。
端子標注方位 定義放置在端子符號中之端子標注的旋轉角度。端子排的方位 (水平或垂直) 不會指派此參數。

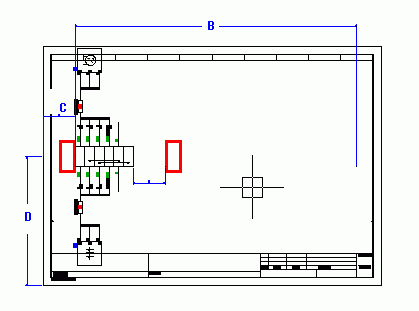

水平呈現
B 端子排長度 定義端子排的最大長度 B。此長度的起點為構成端子排接頭符號之矩形，其右側線段的 X 座標。超過此限制，則會將端子繪製在下一張圖紙上。
C 第一個端子的 X 位置 以圖框起點 (0.0) 為基準，定義插入第一個端子的 X 座標 C。
D 第一個端子的 Y 位置 以圖框起點 (0.0) 為基準，定義插入第一個端子的 Y 座標 D。

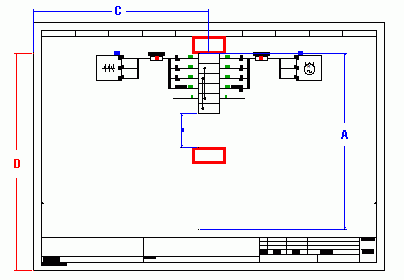

垂直呈現
A 端子排高度 定義端子排的最大高度 A。此長度的起點為構成端子排接頭符號之矩形，其底部線段的 Y 座標。超過此限制，則會將端子繪製在下一張圖紙上。
C 第一個端子的 X 位置 以圖框起點 (0.0) 為基準，定義插入第一個端子的 X 座標 C。
D 第一個端子的 Y 位置 以圖框起點 (0.0) 為基準，定義插入第一個端子的 Y 座標 D。
多個
啟動 在一張圖紙上啟動多個端子排的圖形呈現。
間距 定義兩個端子排呈現之間的間距。
群組 可讓您指定端子排的分組方式。
排序 為所有端子排或一組端子排定義排序準則。

檔案資料

此標籤可讓您定義參數，這些參數用於自動產生要傳輸至端子排圖紙屬性的資訊。按一下該欄以開啟公式管理對話。

名稱 描述
描述 可讓您定義參數，這些參數用於自動產生要傳輸至端子排圖紙描述的資料。
使用者資料/可譯數據 可讓您指定參數，這些參數用於自動產生要傳輸至端子排圖紙使用者資料的資料。
