插入裝置

您可以插入並指定裝置。

開啟機櫃位置的佈局圖紙。分配給機櫃、線槽、導軌或配件的製造商設備型號會出現在可固定的控制板中。
  1. 使用下列其中一種方法插入線槽：
    • 按一下機櫃佈局 > 插入 2D 佈局圖 。
    • 以滑鼠右鍵按一下裝置參考，然後按一下插入。
    • 在裝置參考上按兩下。

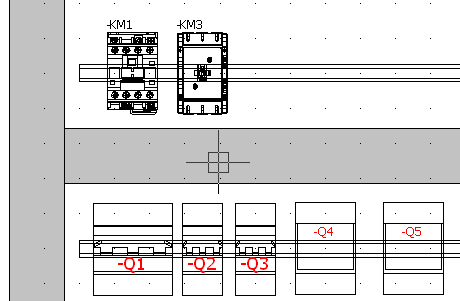

    如果 2D 佈局圖已與製造商設備型號相關聯，就會插入。如果沒有相關聯的符號，則會使用製造商設備型號尺寸來插入通用符號 (例如斷路器的 EW_2D_CircuitBreaker)。

    如果選擇多個零組件，插入順序對話方塊隨即開啟，協助您管理相關聯的符號，並定義 2D 佈局圖的插入順序。

  2. 若要插入其他符號或編輯符號：
    1. 按一下其他符號，選擇與此製造商設備型號相關的其他符號。
    2. 選擇 2D 佈局圖的旋轉角度，並調整 2D 佈局圖的插入方向。在繪圖介面中按一下插入點。
  3. 選擇性的: 選擇隱藏背景，將元素置於新元素後方。

    在插入裝置時，使用的會是在插入機櫃時所選的縮放係數。

  4. 選擇性的: 複製裝置。
    複製繪圖介面中已存在的裝置，就會自動產生跟原本一樣的新裝置。
  5. 選擇性的: 以滑鼠右鍵按一下裝置，然後按一下新增製造商設備型號。
    1. 從製造商對話方塊中，選擇新的參考。
    2. 確認選擇以插入 2D 佈局圖。
