插入端子排

您可以插入和指定端子排。

如果您從功能區開始選擇端子排，會開啟對話方塊，讓您插入端子排。當您插入新的端子排時，可固定的控制板會更新。插入端子與插入零組件類似。您也可以使用零組件插入內容相關式功能表來插入端子排配件。
  1. 使用下列其中一種方法插入端子排：
    • 按一下機櫃佈局 > 插入端子排 。
    • 以滑鼠右鍵按一下端子排，然後按一下插入端子排 。
    • 以滑鼠右鍵按一下端子，然後按一下插入。
  2. 若要插入其他符號，請按一下其他符號以選擇與此製造商設備型號相關聯的其他符號。
  3. 選擇下列任一選項：
    選項 敘述
    所選端子排 指定要插入的端子排。
    端子間距 指定各端子之間的偏移值。
    下一個端子位置 以相對第一個端子的方式，指定端子插入方向。
    隱藏背景 隱藏新元素後方的元素。
    僅插入基材製造商設備型號 若不要插入端子排配件或附件，請選取此選項。
  4. 按一下第一個端子的插入點。

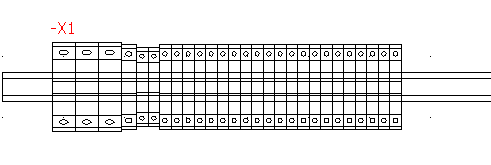

    端子會根據導軌方向插入。若導軌為水平，端子會垂直插入。如果導軌為垂直，則會水平插入。

    其他端子會以相對第一個端子的方式自動插入 (除非只插入一個端子)。

複製繪圖介面中已存在的端子，就會自動產生新端子。它們跟原始端子屬於同一個端子排。
