Vyhodnocení souborů pomocí nástroje Průvodce přípravou souborů

Možnost Průvodce přípravou souboru můžete před uložením souborů do platformy 3DEXPERIENCE platform použít k vyhodnocení, jestli soubory nemají běžné problémy jako duplikované názvy souborů a scházející soubor nebo odkazy na konfiguraci.

Tyto informace platí pro software SOLIDWORKS, jestliže používáte aplikaci Design with SOLIDWORKS.

Vyhodnocení souborů SOLIDWORKS pomocí nástroje Průvodce přípravou souborů

:
  1. V softwaru SOLIDWORKS klikněte na Nástroje > Průvodce přípravou souborů.
  2. V dialogovém okně Průvodce přípravou souboru klikněte na možnost Přidat složky.
  3. V dialogovém okně Otevřít vyberte složku a klikněte na možnost OK.
  4. Vyberte složky pro Soubor protokolu a Zálohování.
    Soubor protokolu Stanoví složku souborů protokolu. Ve složce se ukládají soubory protokolu a soubor výsledků analýzy HTML.
    Zálohování Stanoví složku pro zálohy. Ve složce se ukládají kopie upravených souborů.
  5. Pod možností Upravit vyberte položky, které chcete vyhodnotit:
    Najít duplicitní soubory a vyzvat ke sloučení Vyhledá duplicitní soubory.

    Když SOLIDWORKS najde duplicitní soubory, otevře se dialogové okno Sloučit duplicitní:

    Vyberte z následujících možností:

    • Shoda názvu souboru. Zkontroluje identické názvy souborů.
    • Shoda názvu souboru a názvů konfigurace. Zkontroluje identické názvy souborů, názvy konfigurací a počet konfigurací.
    • Shoda názvu souboru a časového razítka vytvoření souboru. Zkontroluje identické názvy souborů a časová razítka vytvoření souboru.
    Nahradit mezery na začátku/konci názvu souboru znakem „_“ Nahradí počáteční nebo koncové mezery v názvu souboru podtržítkem „_“.

    Určete možnost:

    Zahrnout soubory z jiných aplikací než SOLIDWORKS.

    Zahrne soubory z jiných aplikací než SOLIDWORKS. Na platformu 3DEXPERIENCE platform můžete uložit soubory z vašich místních souborů a složky. Můžete vyčistit svá stávající data mimo platformu, abyste dodrželi podmínky vyhovující platformě a mohli soubory ukládat na platformu bez chyb.
    Prodloužit název souboru, aby obsahoval alespoň tři znaky Přidá k názvu souboru podtržítko, pokud název souboru obsahuje dva nebo méně znaků.

    3DSearch vyžaduje k indexování souboru alespoň tři znaky v názvu souboru.
  6. Pod možností Identifikovat vyberte položky, které chcete vyhodnotit:
    Kompatibilita s 3DEXPERIENCE Spustí kontrolu kompatibility vybraných souborů, která ověří, zda byly soubory aktualizovány do nového Správce konfigurace 3DEXPERIENCE.

    Chcete-li automaticky aktualizovat soubory pro účely kompatibility s platformou 3DEXPERIENCE Platform, klikněte na možnost Nástroje > Možnosti > Možnosti systému > Integrace s platformou 3DEXPERIENCE platform a vyberte možnost Aktualizovat soubory SOLIDWORKS pro účely kompatibility s platformou 3DEXPERIENCE platform. Viz Možnosti integrace s platformou 3DEXPERIENCE.

    Chcete-li ručně aktualizovat soubory pro účely kompatibility s platformou 3DEXPERIENCE platform, otevřete model ve stromu FeatureManager®, klikněte pravým tlačítkem na horní položku a vyberte možnost Aktualizovat pro účely kompatibility s platformou 3DEXPERIENCE Platform. Viz Aktualizace modelů za účelem kompatibility s platformou 3DEXPERIENCE Platform.
    Reference 3DInterconnect Identifikuje soubory, které mají reference 3DInterconnect, a uvede soubory v souboru protokolu.

    SOLIDWORKS v souborech SOLIDWORKS neudělá žádné změny.
    Chybějící odkazy na soubory Identifikuje chybějící reference souboru a uvede podrobnosti v souboru protokolu.

    SOLIDWORKS v souborech SOLIDWORKS neudělá žádné změny.

    Jestliže přesunete soubory po posledním uložení modelu, vygeneruje SOLIDWORKS pro přesunuté soubory výstrahy chybějících souborů.
    Chybějící odkazy na konfiguraci Identifikuje chybějící reference konfigurace a uvede podrobnosti v souboru protokolu.

    SOLIDWORKS v souborech SOLIDWORKS neudělá žádné změny.
    Detekce zastaralých konfigurací Uvádí informace o zastaralých konfiguracích. K tomu může dojít, pokud odstraníte konfiguraci a model neobnovíte. Před uložením modelů na platformu 3DEXPERIENCE platform dokumenty obnovte.
    Neodpovídající uživatelská vlastnost

    Identifikuje soubory, u kterých mapování atributů selže z důvodu neodpovídajících typů dat.

    Chcete-li přidat kontrolu uživatelské vlastnosti, postupujte takto:
    1. Vyberte Zkontrolovat hodnoty uživatelských vlastností.
    2. Klikněte na Kontroly uživatelských vlastností
    3. V dialogovém okně nastavte stanovte Název uživatelské vlastnosti SOLIDWORKS.
    4. Vyberte možnost pro datový typ mapovaného atributu .
    5. Klikněte na tlačítko OK.
    Detekce zastaralých konfigurací Vypíše zastaralé konfigurace. K tomu může dojít, pokud odstraníte konfiguraci a model neobnovíte. Před uložením modelů na platformu 3DEXPERIENCE platform dokumenty obnovte.
    Asistent přípravy souboru automaticky provede další kontroly.
    Aktualizace přípon souborů Aktualizuje soubory, které mají staré přípony formátu souborů (.prt, .asm .drw) na aktuální přípony souborů (.SLDPRT, .SLDASM .SLDDRW).
    Počet konfigurací Zobrazí počet konfigurací v souboru protokolu.
    Verze souboru Zkontroluje soubory starší než SOLIDWORKS 2021. Můžete vyhledat staré soubory a uložit soubory v nejnovější verzi.

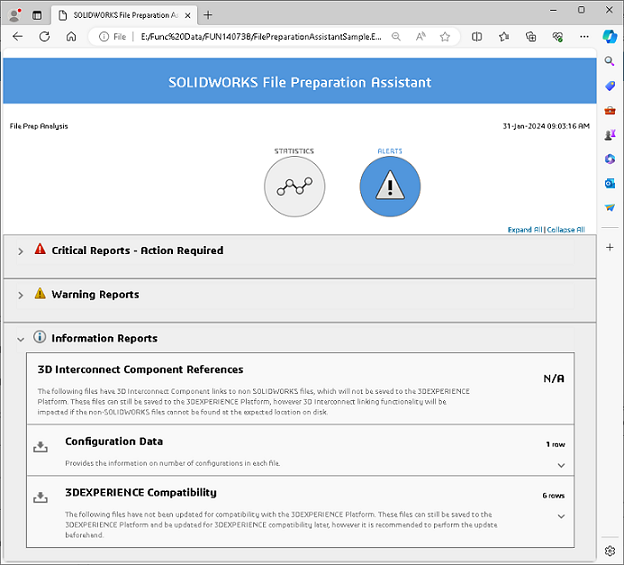

    Software vytvoří ve složce souboru protokolu soubor výsledků ve formátu HTML.

  7. Před uložením modelu na platformu 3DEXPERIENCE platform zkontrolujte soubor HTML.
  8. Kliknutím můžete zobrazit ta data, která potřebujete.

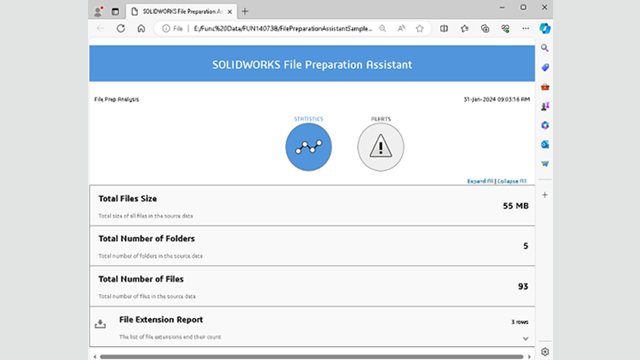

    • Statistika se zobrazí po kliknutí na možnost Statistika.
    • Oznámení se zobrazí po kliknutí na možnost Oznámení.


  9. Chcete-li stáhnout jednotlivé sestavy z analýzy HTML jako soubory CSV, klikněte na ikonu vedle sestavy.
