Vlastnosti dokumentu - Kóty zkosení

Můžete určit nastavení výkresů na úrovni dokumentu pro kóty zkosení. K dispozici pro všechny typy dokumentů.

Postup otevření této stránky:

Zatímco máte otevřený výkres, klikněte na nabídku Možnosti (standardní panel nástrojů), vyberte položku Vlastnosti dokumentu a zde možnost Kóty > Zkosení.

Norma skicování

Norma skicování Nastavení zděděná z vybrané stránky Norma koncipování.

Základní norma kóty zkosení

Základní norma kóty zkosení
Vyberte normu:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Styl odkazové/kótové čáry

Vyberte: styl.
Styl odkazové čáry Tloušťka odkazové čáry Vyberte: tloušťku nebo zvolte Uživatelská velikost a zadejte tloušťku.

Text

Font

Klepnutím upravíte písmo.
Horizontální Zarovnání textu

Levý

Střed

Pravý
Vertikální Zarovnání textu

Horní

Střední

Dolní

Formát textu zkosení

1 X 1 Vzdálenost vzdáleností
1 X 45° Vzdálenost podle úhlu
45° X 1 Úhel podle vzdálenosti
C1 Vzdálenost zkosení (dostupné jen pro úhly 45 stupňů)
Formát "X": Zvolte zvolte malé nebo velké písmeno x.

Duální kótování

Zobrazení dvojích měr Zvolte zobrazení kót v duálních jednotkách.
Zobrazit jednotky pro duální zobrazení Zvolte zobrazení jednotek pro druhou sadu kót.
Rozdělit, pokud je umístění textu „Vodorovný, podtržený text“ nebo „Vodorovný text, podél vynášecí čáry modelu“
Volbou nastavíte nové kóty zkosení s duálním kótováním, aby se zobrazilo dělení nad a pod kótovací čárou.
Vodorovný, podtržený text Vodorovný text, podél vynášecí čáry modelu

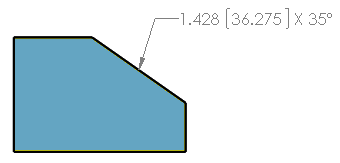

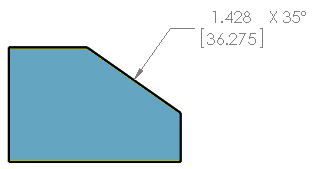

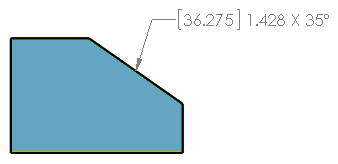

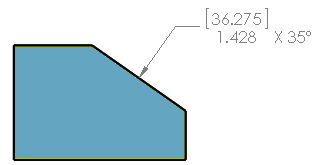

Pozice hodnoty kóty Nahoře
Dole
Vpravo
Vlevo

Primární přesnost

Přesnost jednotky Zvolte pro hodnotu počet číslic za desetinnou čárkou.
Přesnost tolerance Zvolte pro toleranci počet číslic za desetinnou čárkou.

Dvojitá přesnost

Přesnost jednotky Vyberte pro hodnoty v sekundární jednotce počet číslic za desetinnou čárkou.
Přesnost tolerance Vyberte pro hodnoty tolerance pro sekundární jednotky počet číslic za desetinnou čárkou.

Úhlová přesnost

Přesnost jednotky Zvolte pro hodnotu počet číslic za desetinnou čárkou.
Přesnost tolerance Zvolte pro toleranci počet číslic za desetinnou čárkou.

Hladina

Hladina
Vyberte hladinu.
Nejprve musíte vytvořit hladiny výkresu, poté je můžete zvolit pro vlastnosti dokumentu.
Aby se tato nastavení hladin projevila, musíte v dokumentu pohledu výkresu vybrat možnost Podle normyv nastavení Hladina (panel nástrojů Hladina).

Umístění textu

Vodorovný text
Vodorovný, podtržený text
Lomený text
Lomený, podtržený text
Vodorovný text, podél vynášecí čáry modelu

Možnosti

Tolerance

Klepnutím nastavte toleranci.

Typ tolerance Vyberte toleranci:
  • Nic
  • Oboustranná
  • Mezní
  • Symetricky
  • MIN
  • MAX
  • Uložení
  • Uložení s tolerancí
  • Uložení (jen tolerance)
Odstranit jednotky s nulovou hodnotou stupňů/minut a stupňů/minut/vteřin

Zvolte pro možnost skrýt jednotky, které mají nulovou hodnotu, například 73º0'37" se zobrazí jako 73º37".
