Skrýt/zobrazit popisy

Možnosti Skrýt/Zobrazit popisy umožňuje přepínat viditelnost jednotlivých popisů nebo tabulek ve výkresu.

Skrytí popisu má jiné účinky než jeho odstranění:
  • Pokud popis skryjete, je stále přítomný v pohledu. Proto se při dalším importu popisů neobnoví.
  • Pokud popis odstraníte, může být při dalším importu popisů znovu obnoven (pokud se již nevyskytuje v jiném pohledu).

Zobrazení názvů kót

Zobrazení názvů kót:

Klepněte na Zobrazit > Skrýt/Zobrazit > Názvy kót nebo Skrýt/zobrazit prvky > Zobrazit názvy kót (panel nástrojů Průhledné zobrazení).

Skrytí a zobrazení popisů

Chcete-li skrýt nebo zobrazit popisy:

  1. Klepněte na položku Zobrazit/skrýt popisy Tool_Hide_Show_Annotations_Annotation.gif na panelu nástrojů Popisy nebo klepněte na položku Zobrazit > Skrýt/zobrazit > Popisy .
    Všechny popisy jsou zobrazeny; skryté popisy jsou šedé.

    Ukazatel se změní na pointer_hide_show_annotations.gif.

  2. Klepněte na popisy, které chcete zobrazit nebo skrýt.
    Klepněte na popis, který chcete skrýt: Klepněte na popis, který chcete zobrazit:
    hide_show_annotations1.gif hide_show_annotations2.gif
    Když ve výkresu skryjete popis, nedojde k odstranění popisu z databáze modelu.

    Pokud nepoužíváte příkaz Zobrazit > Skrýt/zobrazit > Popisy, můžete klepnout pravým tlačítkem na popis a poté jej skrýt klepnutím na možnost Skrýt.

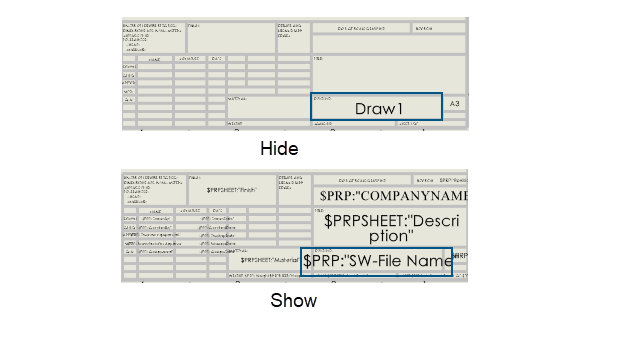

Skrývání nebo zobrazování výrazů v textu popisu

Na listu výkresu je možné skrýt nebo zobrazit výrazy v textu popisu.

Výrazy v textu popisu jsou textové zástupné proměnné propojené s uživatelskou vlastností. Tato možnost představuje rychlý způsob, jak si prohlížet vlastnosti, které odkazují na poznámku.

Skrývání nebo zobrazování výrazů v textu popisu:
Klikněte na možnost Zobrazit > Skrýt/Zobrazit > Výraz v textu popisu.
