V poli se opakují vybrané prvky v uspořádání založeném na prvku zárodku. Můžete vytvořit lineární pole, kruhové pole, pole řízené křivkou nebo výplň nebo k vytvoření pole použít body skici či souřadnice z tabulky.
Software umožňuje také vytvářet lineární a kruhová pole rovin a os.
Zrcadlení kopíruje vybrané prvky nebo všechny prvky a zrcadlí je kolem vybrané roviny nebo plochy.
Chcete-li kopírovat data barev, textur a kosmetických závitů SOLIDWORKS do všech instancí pole a prvků zrcadlení, vyberte možnost Kopírovat optické vlastnosti ve správci PropertyManager.
U vícetělových dílů můžete použít prvek pole nebo prvek zrcadlení k zrcadlení nebo vytvoření pole z několika těl v rámci stejného dokumentu.
|
|

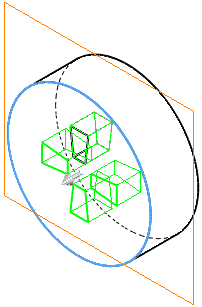

| Zrcadlení vícetělových dílů kolem roviny |
Jestliže při tvorbě pole nebo zrcadlení dojde k rozdělení jednoduchých těl na více těl, můžete zvolit, která těla mají zůstat zachována a které konfigurace se mají aktualizovat.

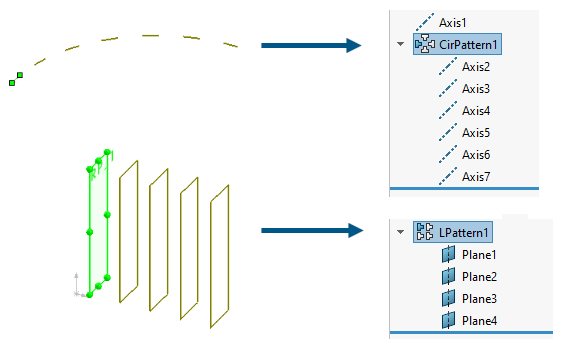

Software umožňuje vytvářet lineární a kruhová pole rovin a os.
Omezení:
- Pokud rovina obsahuje skicu, pak rovinné pole skicu nevykreslí.
- Pole může obsahovat pouze jednu referenční geometrickou entitu: buď jednu rovinu nebo jednu osu.
Software také podporuje úplný náhled na pole a zrcadlené prvky.
