Pomocí nástroje Pohled na rozdělení modelu
můžete pro jednotlivé pohledy výkresu vytvořit 3D rozdělení modelu (přerušené pohledy) založená na konfiguraci.
Můžete vytvořit přerušené pohledy v modelu izometrické orientace s tradičními přerušenými tvary, včetně přesného zobrazení přerušení potrubí. Tímto způsobem dojde ke správnému přerušení zahnutých dílů a izometrického pohledu výkresu.
|

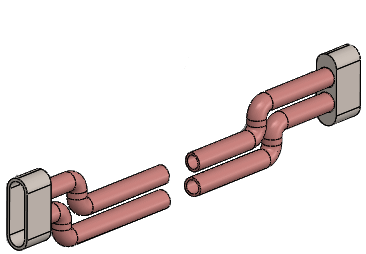

| Přerušení v sestavě |
|

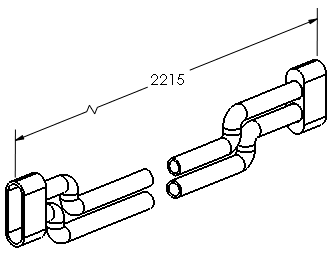

| Přerušení ve výkresu |
Zobrazení pohledu na přerušený model ve výkresu:
- Vyberte pohled výkresu modelu, který obsahuje pohled na přerušený model.
- Proveďte jednu z následujících operací:
- Ve správci PropertyManager Pohled výkresu vyberte v nabídce Referenční konfigurace možnost Zobrazit v rozloženém stavu nebo jako přerušený model.
- Pravým tlačítkem klepněte na pohled výkresu a vyberte Vlastnosti. V dialogovém okně vyberte v části Informace o konfiguraci možnost Zobrazit v rozloženém stavu nebo jako přerušený model a klepněte na OK.
