Formát popisu díry lze upravit změnou jeho definičního souboru calloutformat.txt.
Níže je uvedena ukázka úprav souboru calloutformat.txt.
Podle pravidel knihovny značek, můžete umístit značky a uspořádat je podle definice každého typu průvodce dírami. Například <MOD-DIAM> vytvoří značku průměru. Na konci souboru jsou uvedeny textové popisy proměnných.
Pokud byla díra vytvořena pomocí Průvodce dírami, používají popisy děr informace z tohoto průvodce. Výchozí formáty pro typy Průvodce dírami jsou uloženy ve složce
<install_dir>\solidworks\lang\<language>\calloutformat.txt. Druhý soubor calloutformat_2.txt je zjednodušená verze. Můžete si upravit kterýkoli z těchto souborů. Chcete-li použít druhý soubor, musíte jej přejmenovat na calloutformat.txt, což je název, na který program SOLIDWORKS odkazuje. Je také možné si nastavit umístění výchozí složky pro Soubor formátu popisu díry v nabídce .
*Platné proměnné průvodce dírami jsou:
*PROMĚNNÁ
- *<hw-type>
- *<hw-std>
- *<hw-fsttyp>
- *<hw-fstsze>
- *<hw-cbdepth>
- *<hw-cbdia>
- *<hw-cdrlang>
- *<hw-cdrldepth>
- *<hw-cdrldia>
- *<hw-csang>
|
POPIS*
- Typ
- Norma
- Typ šroubu
- Velikost šroubu
- Hloubka zavrtání
- Průměr zavrtání
- Úhel protivrtání
- Hloubka protivrtání
- Průměr protivrtání
- Úhel kuželového zahloubení
|
Chcete-li použít soubor definic, postupujte takto:
- Vyhledejte požadovaný typ díry.

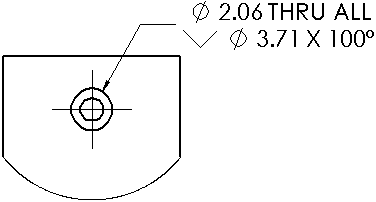

Definice zahloubená díra:
COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
- Upravte definici.

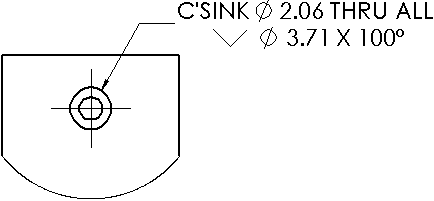

V tomto příkladě, text C'SINK a mezera jsou přidány před značku <MOD-DIAM>:
COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
