Zjednodušené rozhraní

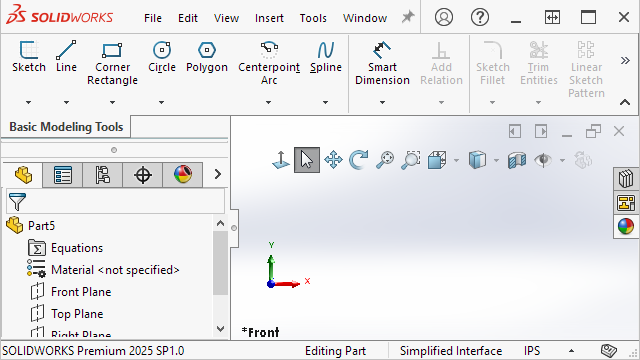

Zjednodušené rozhraní je pracovní prostor, který sestává z okna SOLIDWORKS se zjednodušeným uživatelským rozhraním. Okno obsahuje základní prvky uživatelského rozhraní podle typu otevřeného dokumentu.

Otevřete dokument a klikněte na nabídku Zobrazit > Pracovní prostor > Zjednodušené rozhraní.

Nemáte-li otevřený dokument, klikněte na nabídku Zobrazit > Zjednodušené rozhraní.

Je-li tato možnost vybrána, je na stavovém řádku zobrazen pracovní prostor Zjednodušené rozhraní.

Když nastavíte pracovní prostor Zjednodušené rozhraní, upravíte rozhraní podle potřeby a vypnete volbu Zjednodušené rozhraní, uloží software SOLIDWORKS všechny úpravy, které jste provedli, i když Zjednodušené rozhraní znovu aktivujete.

Panel nástrojů průhledného zobrazení

U dílů a sestav obsahuje panel nástrojů Průhledné zobrazení nástroje pro manipulaci s pohledy. Nenabízí ale nastavení vzhledu, scény ani zobrazení.

Zjednodušené rozhraní	Výchozí rozhraní

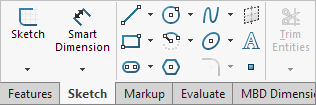

CommandManager

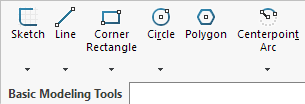

CommandManager obsahuje jednu záložku pro každý typ dokumentu. Jedná se o záložky Základní nástroje pro modelování, Základní nástroje pro sestavy a Základní nástroje pro výkresy, které obsahují nástroje běžně používané u těchto typů dokumentů.

Zjednodušené rozhraní	Výchozí rozhraní

Podokno úloh

Podokno úloh obsahuje následující záložky:

• 3DEXPERIENCE
• Knihovna návrhů
• Zobrazit paletu
• Vzhledy, prostředí a nálepky

Zjednodušené rozhraní	Výchozí rozhraní

Strom FeatureManageru

Strom FeatureManager obsahuje následující položky:

• Rovnice
• Materiál
• Roviny
• Počátek

Zjednodušené rozhraní	Výchozí rozhraní

Položky ve stromu FeatureManager nezahrnují názvy konfigurací nebo stavů zobrazení, pokud existuje pouze jedna.

Správci PropertyManager

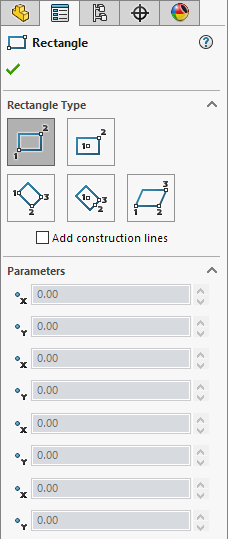

Některé PropertyManagery obsahují sbalené části:

Zjednodušené rozhraní	Výchozí rozhraní
