PropertyManager Housenka drážky

PropertyManager Housenka drážky umožňuje vytvořit plný svar mezi dvěma objemovými těly.

Jak otevřít tohoto správce PropertyManager:

  1. Otevřete vícetělový díl a klikněte na nabídku Vložit > Svařování > Housenky drážky.

Výběry ploch

Sada ploch 1Sada ploch 2. Určuje plochy objemových těl v grafické ploše, které se mají připojit.

Svar celé plochy

Vytvoří svar na celém povrchu. V opačném případě vytvoří na povrchu svar, ve kterém je jeden povrch promítán na jiný.

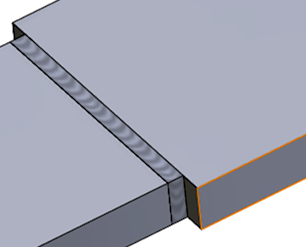

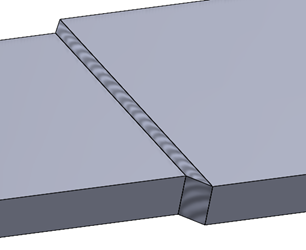

Možnost Svar celé plochy je vybrána Možnost Svar celé plochy není vybrána

Radiální výplň

Vytvoří svar na povrchu včetně radiální vzdálenosti vyplnění.

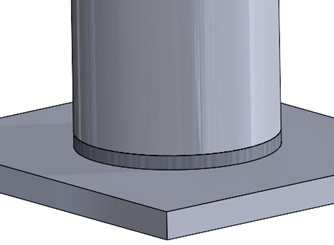

Možnost Radiální výplň je vybrána Možnost Radiální výplň není vybrána

Definovat značku svaru

Otevře okno Značka svaru, ve kterém můžete definovat nastavení značek svarů. Značka svaru je připojena k aktivní svarové housence.

Viz Vlastnosti značky svaru.
