Vizualizace vlastností gradientu

Na kartě Vizualizace sestavy je možné použít spektrum, které přechází postupně z jedné barvy do druhé, což pomáhá vizualizovat číselnou vlastnost (např. Hmotnost), jejíž hodnota se mění v nepravidelných krocích.

1. Na záložce Vizualizace sestavy klepnutím na záhlaví sloupce seřaďte součásti podle této vlastnosti.
2. Na levé straně podokna klepnutím na svislý pruh zapněte barevné spektrum.

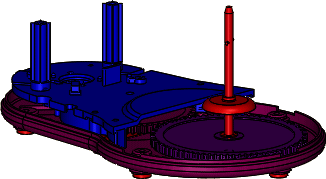

   Svislý pruh zobrazí spektrum barev od červené po modrou. Na grafické ploše se každá součást v panelu Vizualizace sestavy změní na přiřazenou barvu. Barvy odrážejí relativní hodnotu dané vlastnosti u každé součásti.

   Pomocí posuvníků barev můžete upravovat rozložení barev.

   Pokud v hierarchii řazení existuje více vlastností, odpovídají barvy vlastnosti řazení zcela vlevo.

   Posuvníky barev nejsou k dispozici u hodnot vlastností, u kterých je vybrána možnost Připojit barvu k hodnotě vlastnosti. Tuto volbu můžete zrušit v okně Vlastní sloupec.

   Okno otevřete kliknutím na šipku vpravo od záhlaví sloupců a kliknutím na Více.

3. Postup přidání barvy do spektra barev:
   1. Klepněte v prázdném prostoru na levou stranu od svislého pruhu.


   2. V dialogovém okně Barva vyberte jinou barvu a klepněte na OK.

   Do spektra se přidá jiný posuvník. Díly mění barvu v grafické ploše.

   Posouváním posuvníků barvy můžete měnit distribuci barvy ve spektru. Klepnutím pravým tlačítkem na barevný posuvník můžete změnit jeho barvu nebo ho odstranit. Chcete-li se vrátit na původní dva posuvníky, klepněte pravým tlačítkem na jakýkoliv posuvník a vyberte Obnovit vše.
4. Pod záhlavími sloupců přetáhněte vodorovnou roletu dolů a umístěte ji pod součásti, které chcete skrýt.

   Další možností je kliknout pravým tlačítkem na součást a kliknutím na možnost Rozvinout součást nebo Svinout součást skrýt požadované součásti.

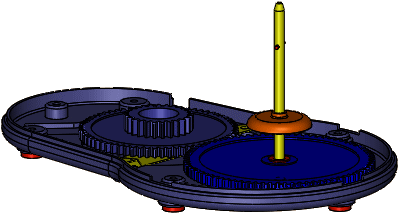

   Na grafické ploše budou součásti nacházející se nad roletou skryty.



5. V dolní části seznamu přetáhněte vodorovnou roletu nahoru a umístěte ji nad součásti, které chcete skrýt.


   Na grafické ploše budou součásti nacházející se pod roletou skryty. Spektrum se přizpůsobí viditelným součástem a zobrazí jejich relativní hodnoty.



   Chcete-li vrátit roletu do původní polohy, klepněte na ni pravým tlačítkem a vyberte možnost Srolovat nahoru nebo Srolovat na konec.
6. Uložte sestavu, aby se uložily nastavení vizualizace sestavy.
