Vynášecí čáry kóty je možné k následujícím vrcholům nebo entitám skici:
Chcete-li zobrazit vynášecí čáry kót, postupujte takto:
-
Klikněte pravým tlačítkem myši kótu a vyberte možnost Znovu připojit.
Software SOLIDWORKS

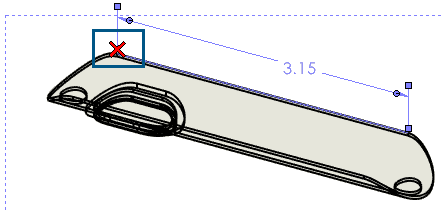

® zvýrazní bod křížkem na vynášecí čáře.
-
Výběrem bodu na modelu tento bod znovu připojíte k modelu.
Bod bude znovu připojen k novému výběru.
- Stavový řádek ve spodní části okna SOLIDWORKS vás informuje, kde na modelu můžete provést výběr.
- Zpráva vás informuje, když provedete neplatný výběr.
- Pokud nechcete vybrat bod na modelu, stisknutím klávesy Enter přesuňte křížek k dalšímu bodu.
- Možnost Opětovné připojení nepodporuje následující rozměry:
- Importovaný
- DimXpert
- řetěz
- Symetrické lineární průměry
- Délky dráhy
-
Opakujte krok 2, dokud nebudou na vynášecí čáře zvýrazněny křížkem žádné body.
