Vytvoření prvku Jazýček a drážka

Prvek Jazýček a drážka vytvoříte takto:

  1. V dílu klikněte na Jazýček a drážka (panel nástrojů Plechové díly) nebo na nabídky Vložit > Plechové díly > Jazýček a drážka.
  2. Určete potřebné možnosti ve správci PropertyManager.

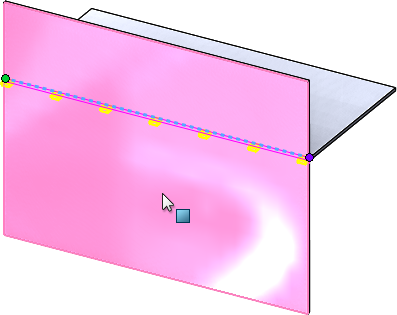

  3. Vyberte v grafické ploše hranu pro jazýčky.
    Hrany musí být lineární, plochy mohou být rovinné nebo válcové, hrany a plochy se ale nesmí dotýkat. Pokud jsou plochy válcové, může existovat pouze jedno tělo. Více těl není podporováno.

  4. V případě jiného než plechového dílu vyberte odpovídající plochu pro štěrbiny.
    U plechových dílů vybere software SOLIDWORKS automaticky plochu drážky kolmou k této hraně, což usnadňuje práci.

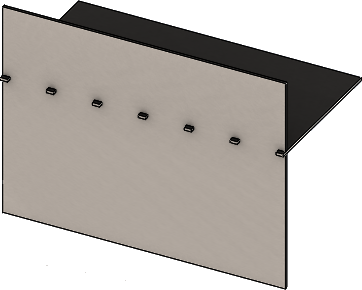

  5. Klikněte na .
