V Editoru pravidel integrace 3DEXPERIENCE mohou uživatelé 3DEXPERIENCE vytvářet globální pravidla, která platí pro všechny díly a sestavy, které nemají dílčí typy.
Postup vytvoření globálního pravidla:
-
Otevřete editor kliknutím na nabídku .
-

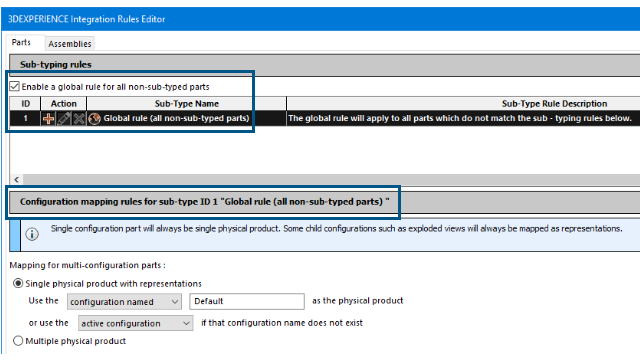

V dialogovém okně na kartě Díly nebo Sestavy v nastavení Pravidla pro vytváření dílčích typů postupujte takto:
-
Vyberte možnost Povolit globální pravidlo pro všechny díly a sestavy bez podtypů.
Řádek
0 (výchozí) je skrytý a zobrazí se řádek
1. Nástroje
Upravit
a
Odstranit
nejsou k dispozici, protože v globálním pravidle není možné změnit definici pravidla s dílčím typem.
Globální pravidlo je vždy na řádku 1.
-
Klikněte v tabulce pod ID na 1.
Dolní část dialogového okna se rozbalí a vy můžete určit pravidla mapování konfigurace pro globální pravidlo.
-
Zadejte pravidla mapování konfigurace pro globální pravidlo a klikněte na OK.
Software uloží globální pravidlo do .XML souboru ve složce zadané v dialogovém okně Možnosti systému v nastavení Složka pravidel integrace 3DEXPERIENCE.
Vyberete-li tuto možnost a vyvoláte příkaz Aktualizovat za účelem kompatibility s platformou 3DEXPERIENCE platform, bude systém používat všechna pravidla dílčích typů definovaná uživatelem. Díly nebo sestavy, které nejsou zahrnuty do definovaných pravidel pro dílčí typy, používají logiku mapování konfigurace definovanou v globálním pravidle. Pokud globální pravidlo vymažete, budou díly a sestavy používat pro mapování konfigurace výchozí logiku.
