Vytváření a umístění instancí pokročilých děr

Postup vytvoření a umístění instancí pokročilých děr:

  1. Jestliže není otevřený správce PropertyManager Pokročilá díra, klikněte na možnost Vložit. > Funkce > Pokročilá díra.
  2. V okně PropertyManager vyberte záložku Umístění.
    Můžete vybrat více bodů nebo použít skicu k vytvoření více děr.
    Pokud zapomenete vybrat záložku Umístění a kliknete na , software vás vyzve k vybrání bodu na ploše pro umístění díry. Kliknutím na OK v okně výzvy otevřete záložku Umístění a panel nástrojů Skica.
  3. Klikněte na Obdélník s počátkem ve středu (panel nástrojů Skica) a vytvořte skicu obdélníku s použitím počátku skici na ploše jako středu.
  4. Kliknutím na zavřete okno PropertyManager Obdélník s počátkem ve středu a vrátíte se na PropertyManager Umístění díry.

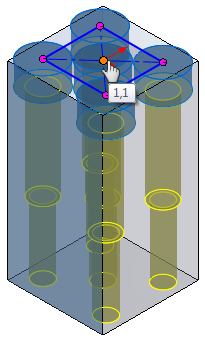

    Software vytvoří pět instancí díry včetně bodu skici ve vybraném počátku. Středovou instanci můžete odstranit.

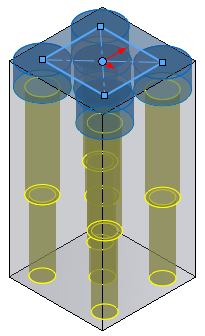

  5. V části Vynechané instance vyberte kouli středové instance, aby se z náhledu odebrala pouze tato instance.
    V části Možnosti skici můžete vybrat Vytvořit instance na geometrii konstrukce pro vytvoření instancí s použitím konstrukční geometrie.
