Na modelu lze zobrazit čáry vroubkování, které umožňují zjistit, jestli je rozlišení tisku dostatečně jemné k vytvoření požadovaného výstupu.
Čáry vroubkování jsou zobrazeny pouze tehdy, je-li otevřen PropertyManager Tisk3D.
Máte-li zapnutou grafiku RealView, zobrazí se čáry vroubkování jako mapa struktury povrchu.
Čáry vroubkování si zobrazíte takto:
-
Klikněte na možnost .
-
Na záložce Nastavení v PropertyManageru vyberte plochu modelu, která bude ležet na tiskové ploše.
-
Na záložce Náhled v části Analýza sestavení klikněte na možnost Zobrazit čáry vroubkování.

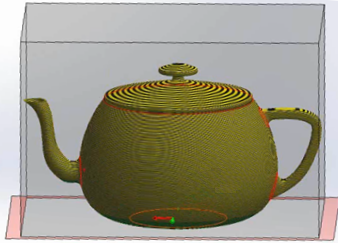

Čáry vroubkování se zobrazí na modelu v podobě textury.
Výchozí výška vrstvy je 0,3 mm, což odpovídá hrubému rozlišení tisku a relativně vysoké rychlosti tisku.
- Volitelné:
Výšku vrstvy lze změnit v poli Nastavit velikost vroubkování
.
-
Chcete-li čáry vroubkování zobrazit jako mapu struktury povrchu, postupujte takto:
-
Zrušte zaškrtnutí možnosti Zobrazit plochy vyžadující podepření.
-

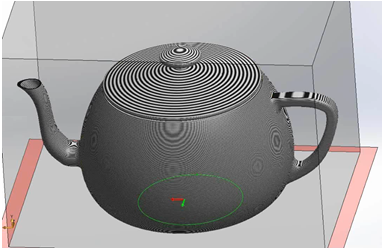

Vyberte možnost Zobrazit jako mapu struktury povrchu.
Mapa struktury povrchu může odhalit místa tištěného modelu, kde se mohou ztrácet podrobnosti.
-
Klepněte na
.
