Vytvoření dvou samostatných tolerancí polohy pro drážky

U drážek můžete nyní vytvořit dvě samostatné tolerance polohy.

1. Klikněte na ikonu Kóta velikosti (panel nástrojů MBD Dimension) nebo na nabídku Nástroje > MBD Dimension > Kóta velikosti.
2. Klikněte na podélnou hranu drážky a kliknutím v grafické ploše umístěte kótu.
3. Klikněte na .
4. Potvrďte geometrickou toleranci a toleranci polohy a kliknutím v grafické ploše umístěte toleranci.
5. Klikněte na .
6. Klikněte na ikonu Kóta velikosti (panel nástrojů MBD Dimension) nebo na nabídku Nástroje > MBD Dimension > Kóta velikosti.
7. Klikněte na příčnou hranu drážky a kliknutím v grafické ploše umístěte kótu.
8. Klikněte na .

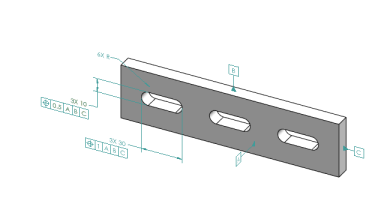

9. Výběr typu kóty, který chcete použít na prvek (například „6XR“ na obrázku), je popsán v části Práce se správcem PropertyManager Kóta.
