Celkovou délku a hmotnost totožných kabelů použitých ve více podsestavách vyznačení trasy můžete v kusovníku zobrazit jako jeden řádek.
Výhody: Ve velkých sestavách s více podsestavami kabelových svazků se totožné kabely často objevují samostatně, takže se kusovník obtížněji čte a analyzuje. Pomocí tohoto vylepšení aplikace SOLIDWORKS Routing automaticky zjistí totožné kabely ve více podsestavách a zkombinuje jejich celkovou délku a hmotnost do jednoho řádku.
Toto chování platí pro následující typy kusovníků:
- Pouze kusovník dílů

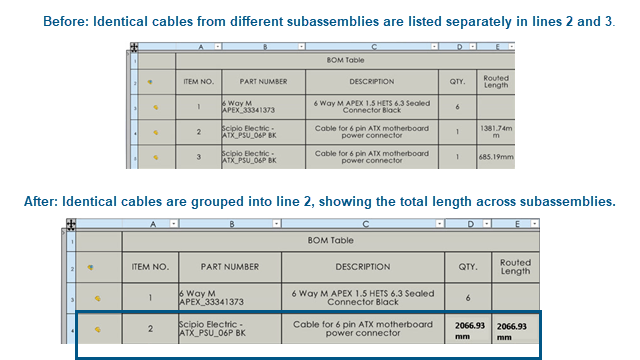

Kabely, které byly dříve uvedeny samostatně, se zobrazí jako kombinovaná položka s celkovými hodnotami.
- Odsazený kusovník
Můžete vybrat možnost Kombinovat shodné součásti, čímž sloučíte položky kabelů z jiných podsestav trasy. Vybraný řádek zůstane a zobrazí se celková délka a hmotnost.
- Narovnaný kusovník
Totožné kabely z více podsestav se sloučí do jednoho řádku s celkovými hodnotami.
Kusovníků nejvyšší úrovně se tato změna nedotkne.
Pracovní postup příkladu je:
- Vytvořte sestavu s více kabelovými sestavami používající stejný kabel.
- Vložte tabulku kusovníku a vyberte typ kusovníku, například Pouze díly, Odsazený nebo Narovnaný.
