K přidání značek svaru do výkresu můžete použít příkaz AM_WELDINGSYMBOL.
Značky svaru zaručují jasnou komunikaci specifikací svařování a dodržování průmyslových norem. Zlepšují přesnost a kvalitu technické dokumentace.

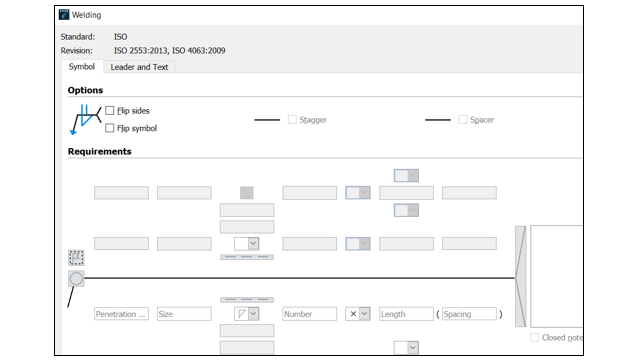

Příkaz AMWELDSYM nabízí pro pružné a přesné umísťování značek svaru další možnosti:
- Podporuje řadu standardních značek svaru, které reprezentují různé typy svaru.
- Umožní vám přizpůsobit typ, velikost, úhel a umístění značky tak, aby splňovala požadavky projektu.
- Poskytuje možnosti pro přidávání značek jako všeobecné, pole svaru a odstupňované koutové svary ve spoji šipky s referenční čárou.
- Umožní vám zahrnout více referenčních čar a šipek, aby se označily série svarů a totožná umístění svarů.
- Připojí značky k objektům a zaručí, že se při přemístění objektů přesunou také.
- Umístí značky jako samostatné popisy.
- Včetně způsobů, jak přidat podrobnosti pro konkrétní procesy svařování.
