Oříznutí připojených členů

Při vložení prvku připojení můžete oříznout připojený člen.

Příkaz Oříznout připojený člen v PropertyManageru Vložit prvek spojení ořízne člen od jeho průsečíku s prvkem spojení.

Oříznutí připojených členů provedete takto:

  1. Otevřete model konstrukčního systému a klikněte na záložku Konstrukční systém.
  2. Klikněte na záložku Vložit prvek spojení v CommandManageru nebo na nabídku Vložit > Konstrukční systém > Vložit prvek spojení.
  3. Vyberte prvek spojení, který chcete vložit.

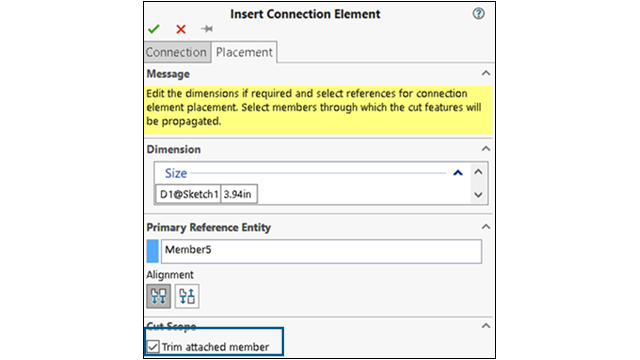

  4. V PropertyManageru klikněte na záložku Umístění.
  5. Vyberte v grafické ploše referenční entity.
  6. Vyberte zarovnání.
  7. V nastavení Rozsah řezu vyberte možnost Oříznout připojený člen.
  8. Klikněte na .

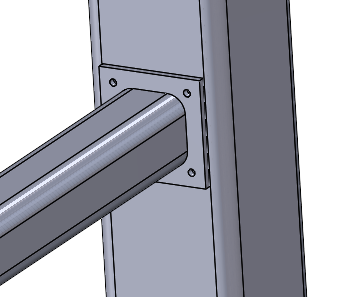

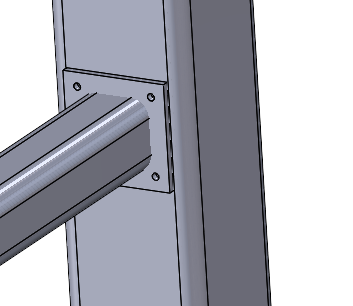

Vybraná možnost Oříznout připojený člen Nevybraná možnost Oříznout připojený člen
