Ajuster l'espace entre les cotes
Utilisez la commande EspaceCotes pour ajuster l'espace entre les cotes angulaires linéaires parallèles ou concentriques qui se chevauchent ou ne sont pas espacées de façon égale. Vous pouvez espacer automatiquement les cotes linéaires et angulaires parallèles ou à une distance spécifiée.
La commande applique un espacement égal entre les cotes spécifiées.
Vous pouvez aligner une série de lignes de cotes linéaires ou angulaires en utilisant une valeur d'espacement de 0.
Pour ajuster l'espace entre les cotes :
- Effectuez l'une des opérations suivantes :
- Dans le ruban, cliquez sur Annoter > Cotes > Ajuster l'espace.
- Dans le menu, cliquez sur Cote > Ajuster l'espace.
- Saisissez EspaceCotes.
- Dans la zone graphique, spécifiez la cote à utiliser comme cote de base.
- Spécifiez les cotes à espacer, puis appuyez sur Entrée.
- Effectuez l'une des opérations suivantes :
- Spécifiez l'option Auto et appuyez sur Entrée.
Les cotes spécifiées sont également espacées en fonction de la hauteur du texte spécifiée dans le style de cote de la cote de base sélectionnée. La distance correspond au double de la hauteur du texte de cote.
- Saisissez une valeur d'espacement et appuyez sur Entrée.
Les cotes spécifiées sont également espacées à la distance spécifiée.

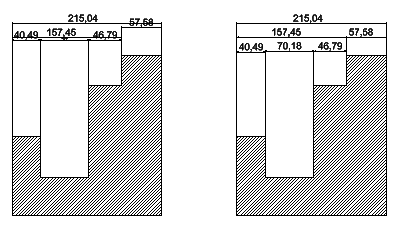

Exemple :
Commande : EspaceCotes
Ruban : Annoter > Cotes > Ajuster l'espace
Menu : Cote > Ajuster l'espace
