Commentaires

Vous pouvez ajouter des commentaires textuels aux éléments figurant dans l'arbre de création FeatureManager (assemblages, composants, fonctions et esquisses), à l'instar de notes Post-it®. Vous pouvez appliquer des styles de police au texte, spécifier une couleur d'arrière-plan, ajouter un horodatage et insérer une image ou une capture d'écran. Vous pouvez cliquer sur Afficher à l'ouverture pour ouvrir automatiquement le commentaire dans la boîte de dialogue Afficher tous les commentaires la prochaine fois que vous ouvrirez le fichier.



1 Styles de police gras, italique, souligner 4 Insérez une image ou une capture d'écran
2 Couleur de fond 5 Affichez le commentaire dans la boîte de dialogue Afficher tous les commentaires à l'ouverture
3 Ajouter l'horodatage

Lorsque vous ajoutez un premier commentaire à un document, un dossier Commentaires est créé dans l'arbre de création FeatureManager. Les commentaires s'affichent dans des info-bulles, à la fois dans le dossier Commentaires et sur l'élément concerné dans l'arbre de création FeatureManager.

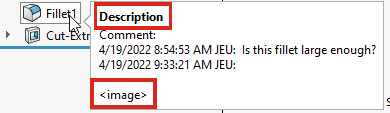

Les info-bulles des commentaires affichent le texte <image> pour indiquer que le commentaire complet contient une image. Le nom de l'info-bulle correspond au nom de la section Couleurs d'arrière-plan des commentaires de la boîte de dialogue Affichage du modèle.

Ajouter des commentaires

Vous pouvez ajouter des commentaires aux éléments dans l'arbre de création FeatureManager et aux éléments dans l'onglet ConfigurationsManager . Vous pouvez appliquer des styles de police au texte, spécifier une couleur d'arrière-plan, ajouter un horodatage et insérer une image ou une capture d'écran.

Vous ne pouvez ajouter qu'un seul commentaire par élément. Il est possible d'ajouter plusieurs entrées à un commentaire.

Pour ajouter des commentaires :

  1. Cliquez à l'aide du bouton droit de la souris sur un élément dans l'arbre de création FeatureManager et cliquez sur Commentaire > Ajouter un commentaire .
  2. Dans la boîte de dialogue Commentaire, entrez le texte.
  3. Facultatif : Vous pouvez effectuer les actions facultatives suivantes :
    1. Mettre le texte en gras , italique et le souligner .
    2. Cliquez sur Couleur d'arrière-plan pour choisir une autre couleur d'arrière-plan. Cliquez sur Options dans l'onglet Couleurs d'arrière-plan pour ouvrir la boîte de dialogue Outils > Options > Propriétés du document > Affichage du modèle dans laquelle vous pouvez spécifier les Couleurs d'arrière-plan des commentaires. Vous pouvez personnaliser les noms ou rétablir tous les noms par défaut. Vous ne pouvez pas personnaliser les couleurs.

    3. Cliquez sur Ajouter l'horodatage pour ajouter la date et l'heure.
      Pour ajouter automatiquement un horodatage aux commentaires, cliquez sur Outils > Options > Options du système > FeatureManager . Sous Commentaires, sélectionnez Ajouter automatiquement l'horodatage aux commentaires.
    4. Cliquez sur Insérer une image ou sur Insérer une capture d'écran pour les ajouter au commentaire.
    5. Cliquez sur Afficher à l'ouverture pour ouvrir automatiquement le commentaire dans la boîte de dialogue Afficher tous les commentaires la prochaine fois que vous ouvrez le fichier.
  4. Cliquez sur OK.

Ajout de commentaires autonomes

Dans l'arbre de création FeatureManager, vous pouvez ajouter des commentaires autonomes non attachés à une fonction ou un nœud.

Pour ajouter des commentaires autonomes :

  1. Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur le nœud de premier niveau et cliquez sur Commentaire > Ajouter un commentaire.
  2. Dans la boîte de dialogue Commentaire, saisissez le commentaire et cliquez sur Ok.
    Le commentaire autonome est ajouté au dossier Commentaires situé dans l'arbre de création FeatureManager.
    Si le dossier Commentaires existe déjà, vous pouvez cliquer dessus avec le bouton droit de la souris et cliquer sur Ajouter un commentaire pour ajouter des commentaires autonomes.

Commentaires dans l'arbre de création FeatureManager

Vous pouvez ajouter des commentaires aux nœuds suivants dans l'arbre de création FeatureManager :

  • Vues d'annotations
  • Bloc
  • Dossiers
  • Contraintes (tous les types)
  • Dossier ou groupe de contraintes
  • Références de contrainte
  • Matériau
  • Ensembles de sélections
  • Capteurs
  • Nœuds de tôlerie
  • Dossier Corps volumiques
  • Dossier Corps surfaciques
Vous pouvez ajouter des commentaires dans l’onglet ConfigurationManager. Les commentaires s'affichent dans le dossier Commentaires de configuration .

Activation des indicateurs de commentaires

Vous pouvez activer les indicateurs de commentaires dans l'arbre de création FeatureManager pour les retrouver plus facilement.

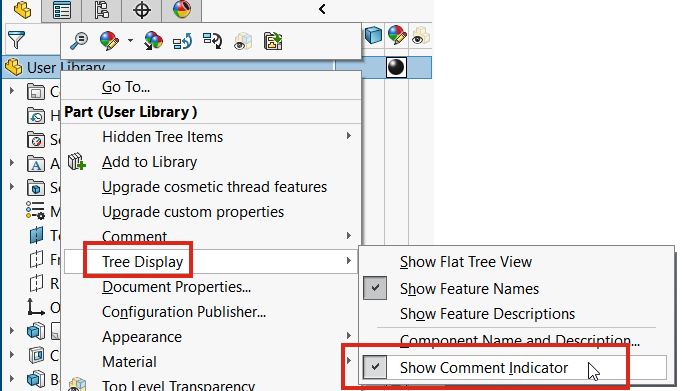

Pour activer les indicateurs de commentaires :

  1. Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur le nœud supérieur.
  2. Cliquez sur Affichage de l'arbre > Montrer l'indicateur de commentaire.
    Des indicateurs visuels apparaissent dans l'arbre de création FeatureManager pour indiquer si un commentaire existe.


    Le cercle de couleur correspond à la couleur du commentaire.

Editer des commentaires

Pour éditer le commentaire :

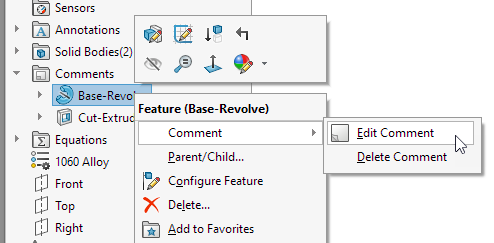

  1. A l'aide du bouton droit de la souris, cliquez sur un objet dans l'arbre de création FeatureManager contenant un commentaire ou un commentaire dans le dossier Commentaires, puis cliquez sur Commentaire > Editer le commentaire .
    Lorsque vous cliquez avec le bouton droit de la souris sur un commentaire, une barre d'outils contextuelle et un menu contextuel s'affichent pour vous permettre de modifier directement les fonctions lorsque vous lisez les commentaires.

  2. Editez le commentaire, puis cliquez Ok.

Suppression des commentaires

Pour supprimer un commentaire:

Cliquez à l'aide du bouton droit de la souris sur un élément doté d'un commentaire dans l'arbre de création FeatureManager, sélectionnez Commentaire > Supprimer le commentaire, puis choisissez Oui pour confirmer l'opération.

Affichage de tous les commentaires

Vous pouvez afficher l'ensemble des commentaires d'un modèle dans la boîte de dialogue Commentaires.

Pour afficher tous les commentaires :

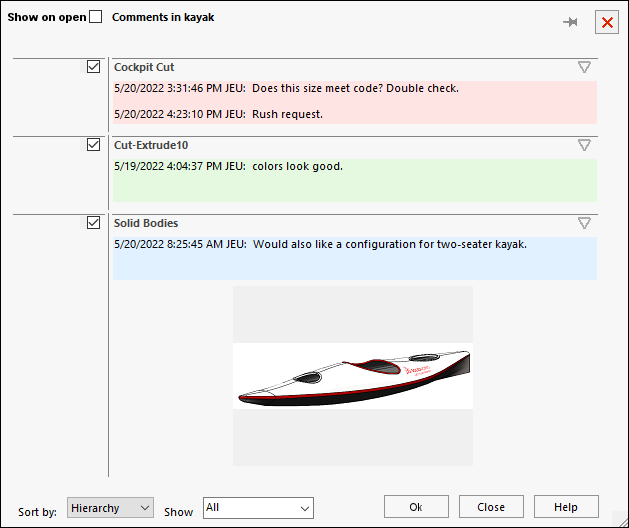

  1. Cliquez à l'aide du bouton droit de la souris sur le dossier Commentaires dans l'arbre de création FeatureManager et sélectionnez Afficher tous les commentaires.
    La boîte de dialogue Commentaires dans nom_modèle s'affiche.

  2. Facultatif : Vous pouvez effectuer ce qui suit :
    1. Dans la colonne Afficher à l'ouverture, cochez les cases pour ouvrir automatiquement un commentaire à la prochaine ouverture du fichier.
    2. Dans le menu Trier par, triez les commentaires par Hiérarchie, Nom ou Date.
    3. Dans le menu Afficher, filtrez les commentaires qui s'afficheront dans la boîte de dialogue.

    4. Cliquez sur OK.

Affichage et modification des commentaires dans PropertyManagers

Vous pouvez afficher et modifier les commentaires d'une fonction dans les PropertyManager.

Pour afficher et modifier les commentaires dans les PropertyManager :

  1. Cliquez sur Outils > Options > Options du système > FeatureManager.
  2. Dans la boîte de dialogue, sous Commentaires, sélectionnez Afficher les commentaires dans PropertyManager.
  3. Dans l'arbre de création FeatureManager, sélectionnez une fonction accompagnée d'un commentaire, puis cliquez sur Editer la fonction .
  4. Dans le PropertyManager, sous Commentaire, cliquez sur Editer.
    La boîte de dialogue Commentaire s'ouvre.
  5. Modifiez le commentaire et cliquez sur Ok.
  6. Cliquez sur .
