Extrusion des contours d'esquisse ombrés

Pour extruder des contours d'esquisse ombrés :

  1. En mode esquisse, cliquez sur Contours d'esquisse ombrés (Barre d'outils Esquisse) ou sur Outils > Paramètres d'esquisse > Contours d'esquisse ombrés.
    Utilisez Contours d'esquisse ombrés pour désactiver l'outil.

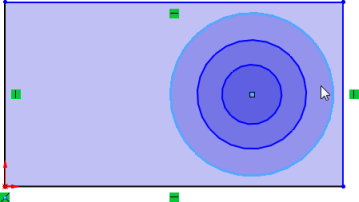

  2. Créez une esquisse qui a plusieurs sous-contours.
  3. Cliquez sur n'importe quel sous-contour de l'entité d'esquisse et faites-le glisser.
    L'entité d'esquisse complète se déplace.

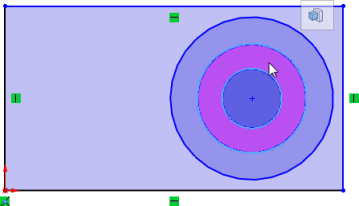

  4. Appuyez sur Alt et cliquez sur une zone ombrée.
    L'outil Base/Bossage extrudé apparaît sur la barre d'outils contextuelle.
  5. Cliquez sur Base/Bossage extrudé.
  6. Définissez les options dans le PropertyManager et cliquez sur .
    La zone ombrée est extrudée.
