Affiche les références que vous devez spécifier lorsque vous insérez cette fonction.
Lorsque vous définissez un chargement ou un déplacement imposé et que vous l'ajoutez à une bibliothèque, le logiciel crée au moins un élément dans le dossier Références de bibliothèque. Le dossier Références de bibliothèque fournit la liste de toutes les sélections utilisées pour définir une fonction de bibliothèque chargement, déplacement imposé ou connexion.
Par exemple, lorsque vous définissez un chargement, un déplacement imposé ou une connexion, vous sélectionnez une entité associée et une géométrie de référence afin de définir la direction (le cas échéant). Vous saisissez également les valeurs numériques correspondantes. Lorsque vous ajoutez la fonction à la bibliothèque, le logiciel crée un élément dans le dossier Library References pour chaque sélection effectuée lors de la définition de la fonction. Les éléments correspondant aux valeurs de fonction sont créés dans le dossier Library
Values comme décrit dans la section suivante.

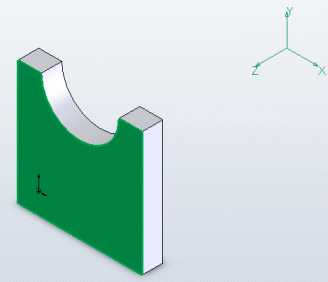

Veuillez tenir compte du document de pièce de bibliothèque suivant.
|
Déplacement imposé-1 est défini sur la face en surbrillance de sorte que cette face ne puisse se déplacer dans aucune direction (autrement dit, un déplacement imposé fixe)
Lorsque Déplacement imposé-1 est ajouté à la bibliothèque, il prend l'aspect suivant :
|
|
Force-1 est défini sur la face courbe de sorte que ses composants radiaux et axiaux (en utilisant Axe1 comme référence) ont des valeurs non nulles
Lorsque Force-1 est ajouté à la bibliothèque, il prend l'aspect suivant :
|
|
Chargements à distance-1 est défini sur la face en surbrillance en utilisant Système de coordonnées 1 comme référence
Lorsque Chargements à distance-1 est ajouté à la bibliothèque, il prend l'aspect suivant :
|
