PropertyManager Editer le routage mis à plat - Style fabrication

Vous pouvez déplacer le point central du routage mis à plat et modifier un routage à plat de style fabrication.

Pour ouvrir le PropertyManager Editer le routage mis à plat :

Cliquez avec le bouton droit de la souris sur un routage à plat de style fabrication dans l'arbre de création FeatureManager et sélectionnez Editer le routage mis à plat.

Elément à modifier

Sélectionnez les éléments (lignes, splines ou arcs) du routage mis à plat que vous souhaitez modifier.

Segment de route   Sélectionnez le segment dans la zone graphique. Seuls les segments de spline et d'arc peuvent être redressés.
Connecteur   Sélectionnez le connecteur du routage mis à plat que vous souhaitez modifier.

Sélection de faces

Sélectionnez les faces du connecteur et les plans pour réorienter le connecteur afin qu'il soit parallèle aux plans sélectionnés.

Conserver le décalage Z actuel après la mise à plat

Sélectionnez cette option pour conserver le décalage entre le connecteur et le ventilateur. Elle est disponible uniquement pour les connecteurs qui conservent leur orientation 3D.

Outils d'édition

Les outils d'édition qui sont alors disponibles dépendent du type d'éléments que vous sélectionnez.

Une barre d'outils contextuelle affiche les options permettant d'effectuer des opérations sur le routage mis à plat.

Centre du routage mis à plat Change la position du Centre du routage mis à plat entre deux points dans le Segment d'esquisse de routage.
Redresser Redresse la spline ou le segment d'arc sélectionné du pourcentage spécifié. Le logiciel met en évidence le segment de routage dans la zone graphique à redresser. Vous pouvez inverser la direction du segment ou appliquer le lissage à toutes les branches du segment.

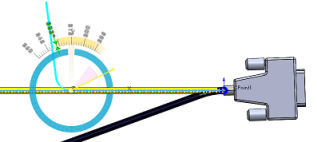

Ajouter un pli Spécifie la position (en pourcentage), le rayon et l'angle de pliage d'un segment sélectionné. Vous pouvez ajouter un pli à l'aide du trièdre ou du PropertyManager.
Ajuster l'angle Spécifie l'angle d'une ligne ou d'un segment d'arc sélectionné. Vous pouvez augmenter l'angle à l'aide du trièdre ou du PropertyManager.
Horizontal \ Vertical Inverse n'importe quel segment de routage horizontalement ou verticalement par rapport au Centre du routage mis à plat.
Régler l'éventail Manipule et positionne les segments de ventilation.
Ajuster l'angle à partir de l'axe X   Ajuste l'angle d'une ligne ou d'un arc à partir de l'axe X.
Horizontal. Pour un angle, rend horizontal le segment sélectionné.
Vertical Pour un angle, rend vertical le segment sélectionné.
Pourcentage de positionnement Spécifie la position d'édition de la ligne ou du segment d'arc sélectionné.
Vous pouvez faire glisser la position le long du segment dans la zone graphique.
Rayon Spécifie le rayon du segment sélectionné.
Angle de pliage Spécifie l'angle de pliage que le segment sélectionné effectue avec l'axe horizontal.
Angle Spécifie l'angle que le segment sélectionné effectue avec l'axe horizontal.
Appliquer   Applique la modification au segment sélectionné.
Une ligne rouge indiquant la modification apparaît dans la zone graphique lorsque vous utilisez les outils d'édition.

Emplacement du bord de la planche à clous

Coordonnée X Spécifie la coordonnée x du centre du contour de la planche à clous.
Coordonnée Y Spécifie la coordonnée y du centre du contour de la planche à clous.
