Cacher et montrer les corps

Dans les pièces à corps multiples, vous pouvez cacher ou montrer les corps surfaciques ou volumiques en utilisant Affichage > Cacher/Montrer > Corps.

Pour cacher et montrer les corps :

  1. Ouvrez un document contenant plusieurs corps surfaciques ou volumiques.
  2. Cliquez sur Affichage > Cacher/Montrer > Corps.
  3. Dans le PropertyManager, sous Corps cachés, sélectionnez des corps dans la zone graphique comme Corps surfaciques/volumiques .
    Lorsque vous sélectionnez un corps, il devient translucide dans la zone graphique.

  4. Cliquez sur .
    Les entités sélectionnées restent cachées.

  5. Pour afficher les corps cachés, effectuez l'une des procédures suivantes dans l'arbre de création FeatureManager :
    • Pour afficher l'aperçu d'un seul corps caché, sélectionnez le corps.
    • Pour afficher l'aperçu de plusieurs corps cachés, appuyez sur Maj ou Ctrl et sélectionnez les corps.
    • Pour supprimer l'aperçu, cliquez dans la zone graphique pour désélectionner le corps.
    Dans la zone graphique, le corps apparaît comme transparent.
  6. Cliquez Affichage > Cacher/Montrer > Corps à nouveau pour ouvrir le PropertyManager.
  7. Sélectionnez les corps translucides dans la zone graphique. Vous pouvez sélectionner certains des corps translucides ou tous.
  8. Cliquez sur .
    Les entités translucides que vous avez sélectionnées sont de nouveau visibles.

    Vous pouvez aussi utiliser le menu contextuel pour cacher une surface sans avoir à utiliser le PropertyManager pour visualiser les entités sélectionnées. Pour montrer de nouveau la surface cachée, cliquez sur Affichage > Cacher/Montrer > Corps , sélectionnez les corps translucides dans la zone graphique et cliquez sur .

    Vous pouvez toujours choisir dans l'arbre de création FeatureManager l'option Cacher ou Montrer, mais cette action n'entraîne pas l'ouverture de PropertyManager et n'affiche pas le modèle à l'état translucide.

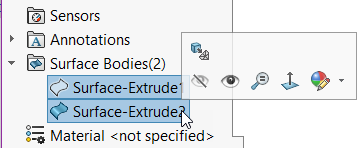

    Lorsque vous sélectionnez plusieurs corps, plans ou esquisses présentant une combinaison d'états affichés et cachés dans l'arbre de création FeatureManager, la barre d'outils contextuelle affiche les outils Cacher et Afficher .

    Vous pouvez cliquer sur Cacher ou Afficher pour modifier l'état de visibilité de toutes les entités sélectionnées.
