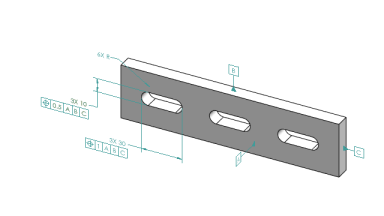

Création de deux tolérances de position distinctes pour des mortaises Vous pouvez créer deux tolérances de position distinctes pour des mortaises. Pour créer deux tolérances de position distinctes pour des mortaises : Cliquez sur Cote de mesure (barre d'outils Cote MBD) ou sur Outils > Cote MBD > Cote de mesure. Cliquez sur l'arête de la longueur d'une mortaise et cliquez dans la zone graphique pour placer la cote. Cliquez sur . Appliquez une tolérance géométrique et une tolérance de position et cliquez dans la zone graphique pour placer la tolérance. Cliquez sur . Cliquez sur Cote de mesure (barre d'outils Cote MBD) ou sur Outils > Cote MBD > Cote de mesure. Cliquez sur l'arête de la largeur d'une mortaise et cliquez dans la zone graphique pour placer la cote. Cliquez sur . Pour choisir le type de cote à appliquer à une fonction, par exemple « 6XR » dans l'illustration, voir Utilisation du PropertyManager Cotation. Sujet parentCote de mesure DimXpert Utilisation de l'outil Cote de mesure DimXpert Fonctions prises en charge par l'outil Cote de mesure DimXpert Création de cotes pour les fonctions dépouillées à l'aide de l'outil Cote de mesure DimXpert
