Vous pouvez gérer et accepter ou rejeter les modifications dans les associations parent-enfant, que les mises à jour proviennent d'ECAD ou de MCAD.
CircuitWorks prend désormais en charge les associations parent-enfant entre les composants et d'autres éléments de carte, tels que des zones autorisées, des zones non autorisées, des trous métallisés et des trous non métallisés, lors de l'interaction avec des fichiers IDX3.0. Vous pouvez accepter ou rejeter les modifications apportées à ces éléments depuis ECAD ou MCAD.
Avantages:
- Acceptez ou rejetez toutes les modifications associées en une seule action, que les mises à jour proviennent d'ECAD ou de MCAD.
- Lors de la modification de composants parents dans MCAD, tous les éléments enfants associés sont automatiquement mis à jour lors de l'exportation vers CircuitWorks.
Pour utiliser cette fonction, effectuez les opérations suivantes :
- Cliquez sur .

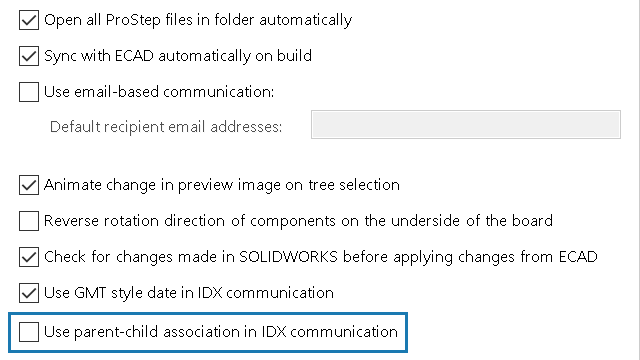

- Sélectionnez ProStep EDMD, puis Utiliser l'association parent-enfant dans la communication IDX.
