Reconnaissance automatique des fonctions de tournage

Des options sont disponibles pour reconnaître les fonctions de tournage à l'aide de la Reconnaissance automatique de fonctions (AFR).

Dans les versions précédentes, lorsque vous utilisiez AFR avec l'outil Extraire les fonctions usinables (EMF), SOLIDWORKS CAM reconnaissait toutes les fonctions de tournage du modèle. Vous ne pouviez pas contrôler les types de fonctions à reconnaître.

Pour spécifier ces options :
  1. Cliquez sur Outils > SOLIDWORKS CAM > Options.

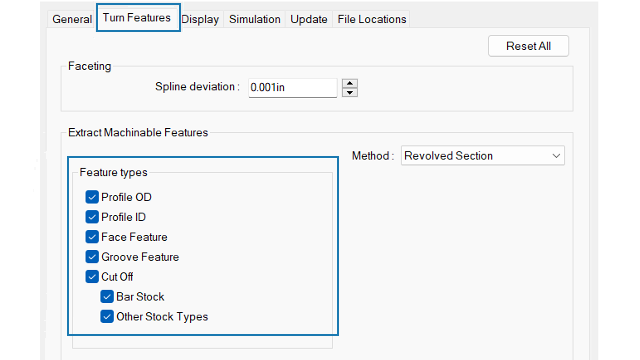

  2. Dans la boîte de dialogue, dans l'onglet Fonctions de tournage, sous Extraire les fonctions usinables, spécifiez les options Types de fonctions.
    Option Description
    OD du profil Reconnaît les diamètres extérieurs des profils dans la pièce active grâce à l'outil Extraire les fonctions usinables.
    ID du profil Reconnaît les ID de profils dans la pièce active grâce à l'outil Extraire les fonctions usinables.
    Fonctions de face Reconnaît les fonctions de face en fonction du type de brut :
    • Brut de barre ronde. Reconnaît une fonction de face unique au début du modèle de pièce.
    • Tout type de brut autre que le brut de barre ronde. Reconnaît :
      • Les fonctions de face au début du modèle de pièce. (Ces fonctions apparaissent sous la même Configuration de tournage que les autres fonctions de tournage reconnues.)
      • Les fonctions de face à la fin du modèle de pièce. (Ces fonctions apparaissent sous la Configuration de tournage) inversée.

    Lorsque cette option est désactivée, le logiciel ne crée pas de fonction de face sous la Configuration de tournage. Vous pouvez ajouter des fonctions de face à l'aide de la Reconnaissance interactive de fonctions.
    Fonction de rainure Reconnaît les fonctions de rainure dans la pièce active grâce à l'outil Extraire les fonctions usinables.
    Découper Reconnaît le type spécifié de fonctions de découpe :
    • Brut de barre. Si le type de brut est un brut de barre, l'option reconnaît les fonctions de découpe sous la même Configuration de tournage que les autres fonctions reconnues.
    • Autres types de brut. Si le type de brut n'est pas un brut de barre ronde, l'option reconnaît les fonctions de découpe sous la même Configuration de tournage que les autres fonctions reconnues.
