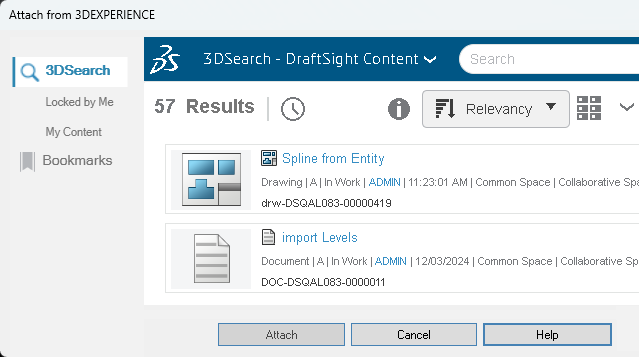

Attachement de fichiers à partir de 3DEXPERIENCE platform (DraftSight Connected uniquement) (2025 FD01) Vous pouvez joindre des mises en plan, des images et des fichiers PDF à partir de 3DEXPERIENCE platform en tant que références externes à la mise en plan en cours. Pour joindre des fichiers à partir de 3DEXPERIENCE platform : Effectuez l'une des opérations suivantes : Dans l'espace de travail Ebauche et annotation, cliquez sur Joindre > Joindre à partir de 3DEXPERIENCE. Dans la palette Références, sélectionnez Joindre à partir de 3DEXPERIENCE. Tapez la commande ATTACHFROM3DEXPERIENCE dans la fenêtre de commande. Dans la boîte de dialogue Joindre à partir de 3DEXPERIENCE, sélectionnez l'une des options suivantes : 3DSearch Verrouillé par moi Mon contenu Signets Sélectionnez un fichier à joindre. Vous pouvez utiliser 6WTags pour rechercher le type de fichier spécifique. En fonction du type de fichier sélectionné, la boîte de dialogue correspondante s'ouvre : Type de fichier Boîte de dialogue Fichier DWG Attacher une référence: Mise en plan PDF Attacher une référence: Calque sous-jacent PDF DGN Attacher une référence: Calque sous-jacent DGN PNG Attacher une référence: Calque sous-jacent d'image Sélectionnez un fichier à joindre et cliquez sur Joindre.Le fichier sélectionné est joint au fichier de mise en plan. Table des matières Boîte de dialogue Joindre à partir de 3DEXPERIENCE La boîte de dialogue Joindre à partir de 3DEXPERIENCE vous permet de joindre des fichiers issus de 3DSearch, Signets ou Mon contenu, ainsi que des fichiers que vous avez verrouillés. Sujet parentDraftSight
