Lignes de construction (2025 SP3)

Vous pouvez utiliser la commande AM_CONSTLINES pour fournir une solution complète de création de lignes de construction dans les mises en plan.

Les lignes de construction sont des guides de référence qui aident à aligner, positionner et disposer des objets lors du processus de conception. Cette commande simplifie les tâches de conception complexes, améliore la précision et booste l'efficacité du flux de travail. Elle propose plusieurs types de lignes de construction, notamment des demi-droites, des lignes infinies et des lignes circulaires.

Les lignes de construction vous permettent de :
  • créer des lignes qui s'étendent jusqu'à l'infini dans une ou les deux directions, ou des lignes de construction circulaires pour référencer des géométries courbes ;
  • aimanter sur les points clés (par exemple, les intersections ou les points intermédiaires) pour garantir un positionnement précis des objets ;
  • placer automatiquement les lignes de construction sur un calque dédié (AM_CL) que vous pouvez personnaliser, verrouiller et geler pour une meilleure gestion ;
  • réduire les calculs manuels et les ajustements de mise en plan en fournissant des configurations avancées telles que les bissecteurs, les lignes perpendiculaires et les cercles concentriques.

Les commandes utilisées avec les lignes de construction sont les suivantes :

Commande Description

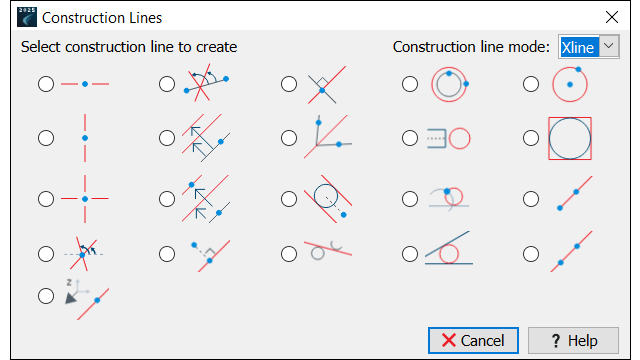

AM_CONSTLINES Vous permet de sélectionner le type de ligne de construction.
AM_CONSTSWI Active ou désactive le mode Demi-droite.
AM_CONSTSWI_XLINE Désactive le mode Demi-droite.

Les lignes de construction s'étendent jusqu'à l'infini dans les deux directions.
AM_CONSTSWI_RAY Active le mode Demi-droite.

Les lignes de construction s'étendent jusqu'à l'infini dans une seule direction.
AM_ERASECL Efface les lignes de construction sélectionnées.
AM_ERASEALLCL Efface toutes les lignes de construction.
AM_CLINEL Verrouille ou déverrouille le calque de ligne de construction.
AM_CLINEO Gèle ou dégèle les calques de ligne de construction.
AM_CONSTHOR Crée une ligne de construction horizontale.
AM_CONSTHW Crée une ligne de construction passant par un point en spécifiant un angle par rapport à une ligne apparente.
AM_CONSTLOT Crée une ligne de construction perpendiculaire à une ligne spécifiée.
AM_CONSTCC Crée une ligne de construction circulaire concentrique par rapport au cercle ou à l'arc sélectionné.
AM_CONST_CERCLE Crée une ligne de construction circulaire.
AM_CONSTSOM Crée une ligne de construction verticale.
AM_CONSTPAR Crée une ligne de construction parallèle à la ligne existante à une distance spécifiée de la ligne sélectionnée.
AM_CONSTHM Crée une ligne de construction qui bissecte un angle.
AM_CONSTCCREA Crée une ligne de construction circulaire pour représenter la vue de dessus d'un arbre ou d'un trou.
AM_CONSTCERCLI Crée une ligne de construction rectangulaire autour d'un cercle.
AM_CONSTCRS Crée un croisement de lignes de construction.
AM_CONSTPAR2 Crée une ligne de construction parallèle à une ligne existante et bissecte la distance entre la ligne sélectionnée et un point spécifié.
AM_CONSTTAN Crée deux lignes de construction parallèles tangentes à un cercle spécifié.
AM_CONSTC2 Crée une ligne de construction circulaire qui utilise une ligne spécifiée comme tangente.
AM_CONSTXRAY Crée des lignes de construction à partir d'un point et s'étendant jusqu'à l'infini dans une direction.
AM_CONSTHB Crée une ligne de construction en spécifiant deux points ou un point et un angle.
AM_CONSTLOT2 Crée une ligne de construction passant par un point spécifié perpendiculaire à une direction.
AM_CONSTTC Crée des lignes de construction tangentes à deux cercles spécifiés.
AM_CONSTK Crée une ligne de construction tangente à deux lignes ou cercles spécifiés.
AM_CONSTLIGNEX Crée une ligne de construction passant par un point, qui s'étend jusqu'à l'infini dans les deux directions.
AM_CONSTZ Crée une ligne de construction dans la direction Z.
