Importation d'un fichier PDF en tant que bloc à partir de 3DEXPERIENCE platform (DraftSight Connected uniquement) (2025 FD02)

Vous pouvez utiliser la commande IMPORTPDFFROM3DEXPERIENCE pour importer un fichier PDF en tant que bloc à partir de 3DEXPERIENCE platform.

Pour importer un fichier PDF en tant que bloc à partir de 3DEXPERIENCE platform :
  1. Effectuez l'une des opérations suivantes:
    • Cliquez sur Importer > Importer depuis 3DEXPERIENCE.
    • Cliquez sur Fichier > Importer > Importer depuis 3DEXPERIENCE.
    • Saisissez IMPORTPDFFROM3DEXPERIENCE dans la fenêtre de commande.

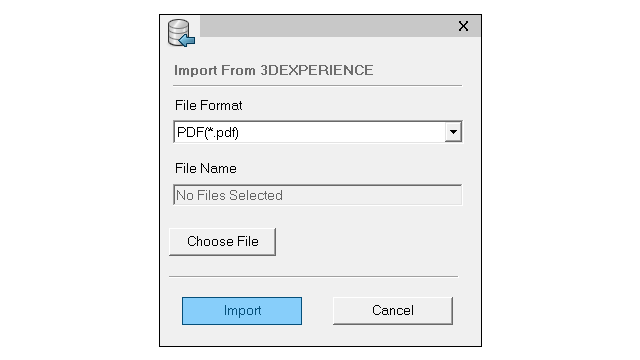

  2. Dans la boîte de dialogue Importer depuis 3DEXPERIENCE :
    1. Dans Format de fichier, sélectionnez PDF (*.pdf).
    2. Cliquez sur Choisir le fichier.
  3. Dans la boîte de dialogue Ouvrir :
    1. Sélectionner un fichier PDF.
    2. Cliquez sur Ouvrir.

    Dans la boîte de dialogue Importer depuis 3DEXPERIENCE, Nom du fichier affiche le fichier sélectionné.

  4. Cliquez sur Import.
  5. Dans la boîte de dialogue Importer PDF, cliquez sur OK.
