Styles visuels

Vous pouvez représenter des modèles 3D avec des apparences spécifiées. Par exemple, si le modèle est à l'étape de conception schématique, vous pouvez montrer le modèle à une équipe de conception sous une « apparence d'esquisse » et le présenter aux clients dans une « apparence réaliste ».

Les différentes apparences, appelées Styles visuels, dépendent des paramètres qui modifient l'affichage des bords, des couleurs et des ombres.

Le tableau suivant répertorie les avantages des styles visuels :
Compatibilité avec AutoCAD Assurez la cohérence visuelle entre les applications. Si vous créez des styles visuels dans AutoCAD, tels que la transparence ou les textures de bois, vous pouvez appliquer les mêmes styles aux modèles dans DraftSight.
Visualisation améliorée Utilisez diverses options de rendu pour choisir le style le plus adapté aux projets. Cela améliore la représentation visuelle des conceptions et favorise la communication et la compréhension.
Amélioration de la communication Créez des mises en plan plus réalistes et visuellement attrayantes. Cette fonction est utile lorsque vous partagez des conceptions avec des clients, des parties prenantes ou des membres d'équipe qui ne connaissent peut-être pas les mises en plan techniques.
Analyse efficace Analysez les conceptions plus efficacement. Par exemple, utilisez un style visuel de ligne cachée pour identifier les éléments masqués ou qui se chevauchent dans les mises en plan complexes.
Présentations de haute qualité Améliorez la qualité des présentations et des propositions de conception. Vous pouvez présenter des conceptions polies et professionnelles, qui permettent d'améliorer l'impact global.
Options de personnalisation Personnalisez les styles visuels pour répondre à des besoins spécifiques. Vous pouvez adapter la représentation visuelle des conceptions aux exigences du projet ou aux préférences personnelles.
Fonctionnalités de modélisation 3D Affichez et manipulez des modèles 3D à partir de différentes perspectives. Cela vous aide à comprendre les relations spatiales au sein de la conception.

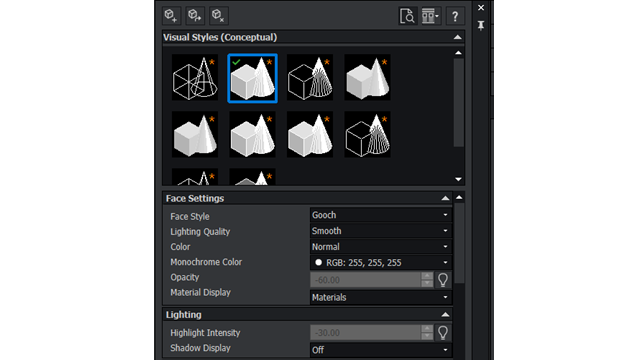

Pour accéder à la commande VISUALSTYLES :

Procédez comme suit :
  • Sur le ruban, cliquez sur le panneau Affichage > Styles visuels Styles visuels > Gestionnaire de styles visuels.
  • Dans le menu, cliquez sur Affichage > Styles visuels.
  • Saisissez VISUALSTYLES dans la fenêtre de commande.
