Vous pouvez utiliser la commande AM_WELDINGSYMBOL pour ajouter des symboles de soudure aux mises en plan.
Les symboles de soudure garantissent une communication claire des spécifications de soudure et le respect des normes de l'industrie. Ils améliorent la précision et la qualité de la documentation technique.

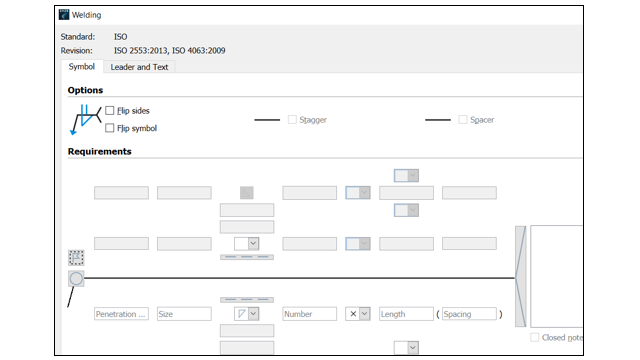

La commande AMWELDSYM offre plusieurs options pour un positionnement flexible et précis des symboles de soudure :
- Prend en charge une gamme de symboles de soudure standard qui représentent différents types de soudure.
- Permet de personnaliser le type, la taille, l'angle et le positionnement des symboles pour répondre aux exigences du projet.
- Fournit des options pour ajouter des symboles tels que sur le pourtour, soudure sur chantier et soudure de congé en quinconce à la jonction de la flèche avec la ligne de référence.
- Permet d'inclure plusieurs lignes de référence et flèches pour indiquer les séquences de soudure et les emplacements de soudure identiques.
- Permet d'attacher des symboles aux objets et de s'assurer qu'ils se déplacent avec l'objet lorsqu'ils sont repositionnés.
- Place les symboles en tant qu'annotations autonomes.
- Inclut des moyens d'ajouter des détails pour des procédés de soudure spécifiques.
