Insertion de familles de pièces dans les mises en plan (2025 SP1)

Vous pouvez utiliser la commande Famille de pièces pour insérer des données de configuration dans les mises en plan.

Vous pouvez spécifier les paramètres de la table dans Outils > Options > Propriétés du document > Tables > Famille . Vous pouvez spécifier l'emplacement du modèle de familles de pièces dans Outils > Options > Options du système > Emplacements des fichiers > Montrer les dossiers pour > Modèles de familles de pièces .

Si vous double-cliquez sur une cellule de la famille de pièces pour la modifier, le logiciel vous invite à conserver le lien et à faire en sorte que le modèle externe hérite des modifications, ou à rompre le lien pour remplacer la valeur. Vous pouvez restaurer le lien rompu en effaçant la cellule.

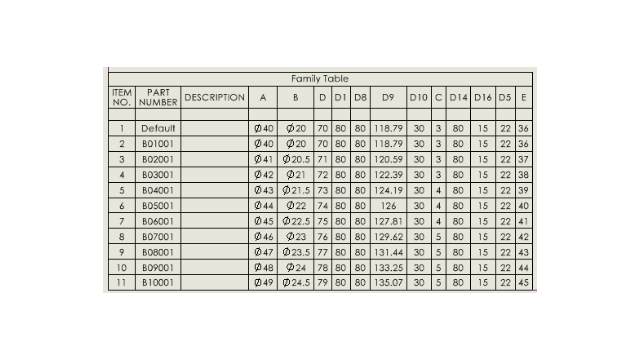

Avantages: vous pouvez insérer rapidement des données de configuration dans les mises en plan sans avoir à recourir à des solutions de contournement. Les familles de pièces affichent les variations dans les configurations de pièces et d'assemblages ou les propriétés personnalisées dans un tableau dans les mises en plan SOLIDWORKS.

Pour insérer des familles de pièces dans les mises en plan :

1. Dans une mise en plan SOLIDWORKS, cliquez sur Insérer > Tables > Famille de pièces .
2. Dans le PropertyManager :
   1. Sélectionnez le fichier à partir duquel créer la famille de pièces et cliquez sur Suivant .
   2. Spécifiez les options pour définir la famille de pièces.
   3. Cliquez sur .
3. Cliquez dans le fichier de mise en plan pour placer la table.

   Dans le menu ou la boîte de dialogue de la colonne de cote pour les familles de pièces, spécifiez le Nom de la cote pour le nom de la colonne. Le nom est spécifique à la mise en plan. Les modifications apportées au nom de la colonne s'appliquent à toutes les familles de pièces dans la mise en plan faisant référence à la même cote pilotante.

4. Facultatif : Si vous cliquez sur Insérer > Objets du modèle et que vous insérez des objets dans la mise en plan, la notification Nom de cote de la famille de pièces s'affiche. Cliquez sur Définir l'affichage de la cote pour afficher les objets insérés à l'aide du nom de cote de la famille de pièces.



   Pour changer l'affichage des objets insérés dans la mise en plan, vous pouvez également sélectionner les objets pour ouvrir le PropertyManager Cotation. Dans l'onglet Valeur, sous Nom de cote de la famille de pièces, sélectionnez Afficher le nom dans la famille de pièces pour afficher les éléments à l'aide des noms de la table. Désactivez l'option pour afficher les éléments à l'aide de leurs valeurs.
