Création de cotes DimXpert à partir des cotes d'esquisse

Vous pouvez créer des cotes DimXpert à partir des cotes d'esquisse.

Pour créer des cotes DimXpert à partir des cotes d'esquisse :

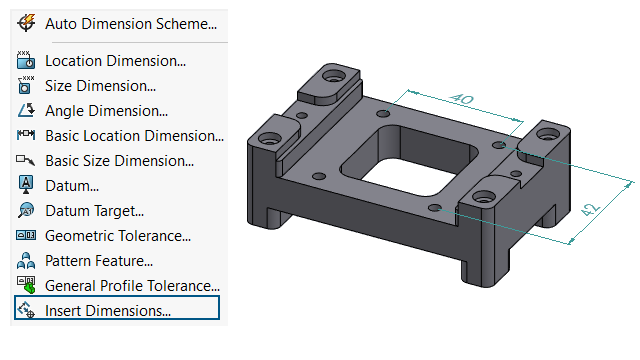

Cliquez sur Insérer des cotes (barre d'outils Cote MBD) ou sur Outils > Cote MBD > Insérer des cotes.
Dans le PropertyManager :
1. Pour les Fonctions, sélectionnez des fonctions dans la zone graphique ou dans l'arbre de création FeatureManager^®.
2. Pour l'option Cotes d'esquisse, sélectionnez les cotes dans la zone graphique afin de créer les cotes DimXpert.
3. Cliquez sur .

Rechercher 'Création de cotes DimXpert à partir des cotes d'esquisse' dans la Base de connaissances SOLIDWORKS.
