Vous pouvez créer des cotes de longueur dans les fonctions dépouillées.
L'outil Cote de mesure

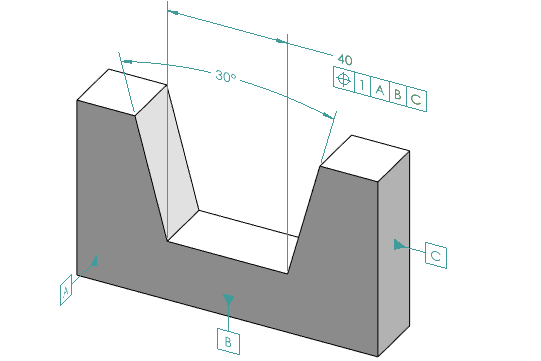

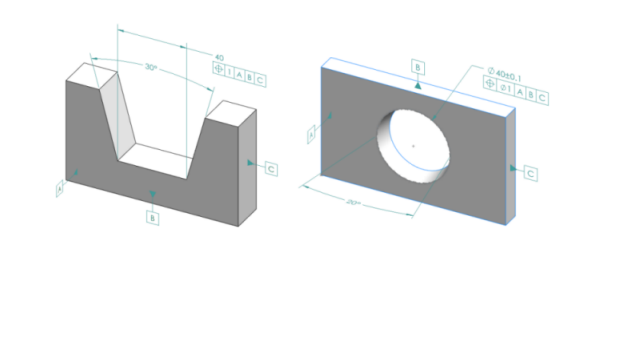

DimXpert vous permet de créer des cotes pour les fonctions dépouillées, telles que les coins et les cônes. La cote est généralement une cote de distance avec des tolérances. La cote peut se situer entre deux arêtes des extrémités de dépouille ou des arêtes circulaires d'un cylindre.
Création de cotes de longueur dans les cônes
Pour créer des cotes de longueur dans les cônes :
- Cliquez sur Cote de mesure (barre d'outils Cote MBD) ou sur .
- Cliquez sur la face conique pour créer la fonction de cône.
- Placez la cote d'angle.
- Cliquez sur l'arête supérieure pour créer la fonction de cercle d'intersection et la cote de diamètre.
Voir Aide de SOLIDWORKS : Fonctions DimXpert.
- Appliquez une tolérance géométrique à la fonction de cercle d'intersection pour créer le repère de position.
