L'assistant pour les composants de routage prend en charge les assemblages d'attache et les pièces d'attache, ce qui vous permet de définir et de configurer des assemblages en tant que composants de routage. Les exigences de base pour les deux types sont les mêmes et les étapes de création dans Routing Library Manager suivent le même processus.
Avantages: Cette mise à jour offre une plus grande flexibilité de conception et d'intégration d'attaches complexes dans les workflows de routage.
Les améliorations du Routing Library Manager sont les suivantes :
- Assemblages d'attache : Les utilisateurs peuvent sélectionner et configurer un fichier d'assemblage (.SLDASM) en tant qu'attache de routage.
- Points de routage : Les utilisateurs peuvent définir des points de routage pour aligner les fils, les câbles ou les tuyaux.
- Intégration transparente : Les assemblages d'attache fonctionnent avec les workflows de routage existants et sont stockés dans la Bibliothèque de routage.
Procédez comme suit pour définir un assemblage d'attache dans le Routing Library Manager :
- Sélectionnez l'assemblage d'attache.
- Ouvrez Routing Library Manager et naviguez jusqu'à l'assistant pour les composants de routage.

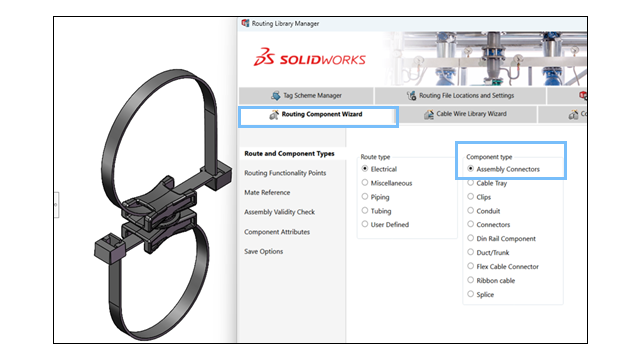

- Choisissez le Type de routage et le Type de composant, puis cliquez sur Suivant.
- Ajoutez des points de routage (ARPoints) à l'assemblage d'attache pour définir l'alignement du fil, du câble ou du tuyau.
Remarque : Les points de raccordement (CPoints) sont désactivés. Ils ne sont pas nécessaires pour les attaches.
- Ajoutez une géométrie de routage.
- Définissez l'Axe de l'attache pour spécifier la direction de routage.
- Si l'assemblage d'attache nécessite un positionnement rotatif, ajoutez l'Axe de rotation.
- Ajoutez des Références de contrainte pour définir l'alignement correct de l'assemblage d'attache.
- Vérifiez l'assemblage du clip et confirmez qu'il répond aux exigences de routage.
- Configurez la Famille de pièces.
- Si l'assemblage d'attache possède plusieurs configurations, ouvrez la famille de pièces existante pour apporter des modifications.
- S'il n'en existe pas, créez une nouvelle famille de pièces.
- Validez les entrées standard et personnalisées dans le tableau à l'aide d'une feuille de calcul Excel intégrée.
- Vérifiez les Attributs du composant. Modifiez les attributs du composant selon les besoins.
- Enregistrez l'assemblage d'attache.
- Enregistrez l'assemblage d'attache configuré dans la Bibliothèque de routage.
- Spécifiez un emplacement de dossier de bibliothèque et un nom de fichier.
- Enregistrez le composant en tant que fichier .XML.
