Tôles pliées sur arêtes de longueur multiple et cotes de longueur de tôle pliée automatique

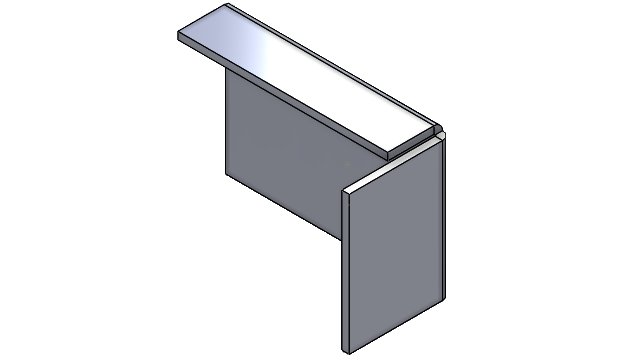

Lorsque vous créez des tôles pliées sur arêtes dans des pièces de tôlerie, vous pouvez créer des longueurs différentes.

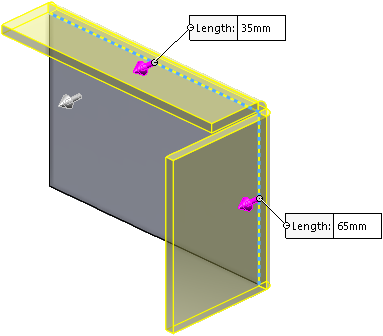

Dans le PropertyManager, vous pouvez sélectionner Tôle pliée de longueur multiple et spécifier la longueur de chaque tôle pliée dans la fonction. Vous pouvez spécifier la Longueur dans le PropertyManager ou dans la zone graphique.

Dans Outils > Options > Propriétés du document > Tôlerie, sous Options de tôles pliées sur arêtes, vous pouvez sélectionner Ajouter automatiquement une cote de longueur tôle pliée aux profils de tôles pliées.

Lorsque cette option est sélectionnée :

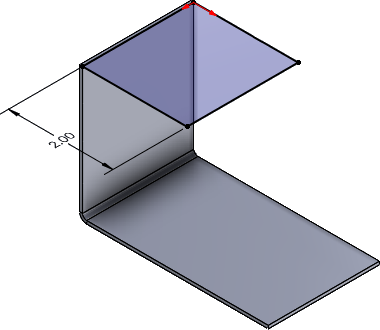

  • SOLIDWORKS ajoute automatiquement des cotes de longueur à tous les profils de tôle pliée sur arête
  • La cote de l'esquisse (et non la cote de la fonction) contrôle la longueur de la tôle pliée
