Connecteur de type cordon de soudure

Plusieurs améliorations du connecteur de type cordon de soudure permettent d'accroître sa facilité d'utilisation.

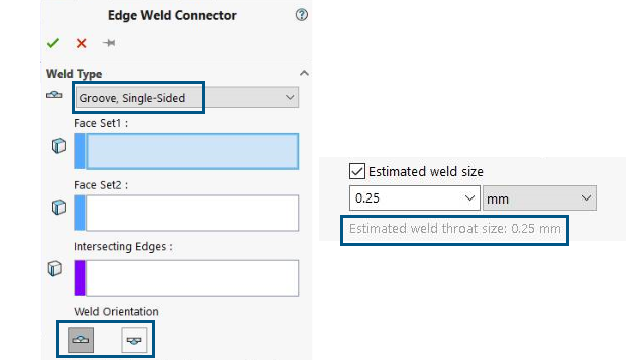

• Le programme calcule la Taille de la gorge de soudure estimée lorsque vous définissez des connecteurs de type cordon de soudure dans le PropertyManager Connecteur de type cordon de soudure. Les formules de calcul de la Taille de la gorge de soudure estimée sont indiquées dans le tableau.

  Type de soudure	Taille de la gorge de soudure estimée
  Congé	Taille de soudure estimée * racine carrée (2)
  Feuillure	Taille de soudure estimée

• Les icônes d'Orientation de la soudure dans le PropertyManager Connecteur de type cordon de soudure pour le type de connecteurs Chanfrein, 1 côté sont mises à jour pour montrer une représentation précise du type de cordon de soudure.

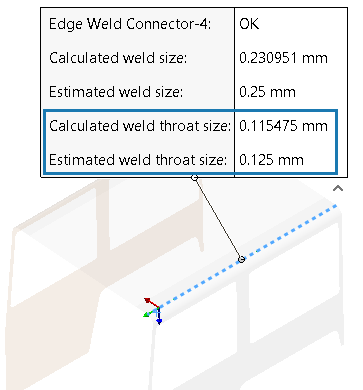

• L'annotation Tracé de contrôle de soudure répertorie également la Taille de la gorge de soudure calculée et la Taille de la gorge de soudure estimée pour chaque connecteur de cordon de soudure.
