Un indicateur nodal affiche directement l'ordre de câblage dans le schéma. Une ligne oblique indique le mode de connexion des composants.
Cette fonction est facultative et est disponible dans l'onglet Graphique de la configuration du projet électrique.

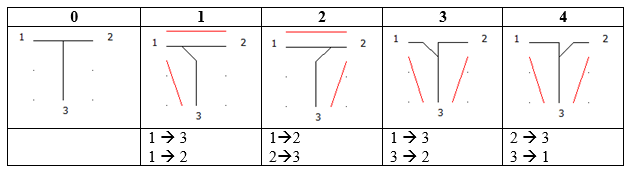

Représentation de l'ordre de câblage
Les représentations varient en fonction de l'orientation de la connexion en T.
Les deux dernières représentations (3 et 4) correspondent au même câblage. Elles indiquent simplement une séquence de câblage différente qui dépend du fait que la séquence commence à gauche ou à droite.
Par défaut, la ligne oblique indique le premier fil dans la séquence de câblage.
- Il est possible de placer des indicateurs nodaux sur une connexion en T avec des lignes verticales ou horizontales. Une ligne oblique ne peut pas avoir d'indicateurs nodaux, même si l'angle entre les lignes est de 90°.
- Vous ne pouvez pas gérer des indicateurs nodaux avec une connexion +.
- Une intersection ne peut avoir qu'une seule ligne oblique.
- Si l'ordre de câblage ne peut pas afficher les indicateurs nodaux, une connexion en T est affichée.
- Même si la représentation des indicateurs nodaux est basée sur l'ordre de câblage, vous pouvez l'éditer manuellement à l'aide du menu contextuel du fil.
