Ändern bereits bestehender Bemaßungen für BIM-Elemente

Es gibt die folgenden Methoden zum Ändern von Bemaßungen für BIM-Elemente:

• Verwenden von Griffpunkten
• Verwenden der Palette Eigenschaften
• Verwenden des Befehls BIMBemassungBearbeiten

Verwenden Sie den Befehl BIMBemaßungBearbeiten, um bereits bestehende Bemaßungsketten zu ändern.

Der Befehl ermöglicht Folgendes:

• Maßpunkte zur Maßlinie hinzufügen
• Maßpunkte von der Maßlinie löschen
• Automatische Bemaßung zusätzlicher BIM-Elemente innerhalb derselben Bemaßungskette
• Automatisches Aktualisieren der Bemaßungskette, wenn ein BIM-Element entfernt wird

Die speziellen Werkzeuge zum Ändern von Bemaßungen sind im Bereich Beschriften der Menüband-Registerkarte BIM gruppiert.

So fügen Sie Maßpunkte zu einer Maßlinie hinzu:

1. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Punkt hinzufügen .
   • Klicken Sie im Menü auf BIM > Bemaßung > Bemaßung bearbeiten > Punkt hinzufügen.
   • Geben Sie BIMBemaßungBearbeiten ein und geben Sie die Option Punkte hinzufügen an.
2. Geben Sie im Grafikbereich die Bemaßungskette an, die geändert werden soll.
3. Geben Sie im Grafikbereich die zu bemaßenden Punkte an und drücken Sie die Eingabetaste.
4. Geben Sie den Index der Maßlinie an und drücken Sie die Eingabetaste. 0 steht für die erste Maßlinie der Kette.

So löschen Sie einen Maßpunkt aus einer Maßkette:

1. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Punkte entfernen .
   • Klicken Sie im Menü auf BIM > Bemaßung > Bemaßung bearbeiten > Punkt entfernen.
   • Geben Sie BIMBemaßungBearbeiten ein und geben Sie die Option Punkte entfernen an.
2. Geben Sie im Grafikbereich die Bemaßungskette an, aus der Maßpunkte entfernt werden sollen.
3. Geben Sie im BIM-Modell den zu entfernenden Punkt an.

   Hinweis: Stellen Sie sicher, dass Sie nur Punkte angeben, die Maßhilfslinien der Bemaßungskette entsprechen.

So bemaßen Sie zusätzliche BIM-Elemente innerhalb einer bestimmten Bemaßungskette:

1. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Element hinzufügen .
   • Klicken Sie im Menü auf BIM > Bemaßung > Bemaßung bearbeiten > Element hinzufügen.
   • Geben Sie BIMBemaßungBearbeiten ein und geben Sie die Option Element hinzufügen an.
2. Geben Sie im Grafikbereich die Bemaßungskette an, die geändert werden soll.
3. Geben Sie die zu bemaßenden BIM-Elemente an und drücken Sie die Eingabetaste.

   Entsprechende Maßpunkte werden der Bemaßungskette hinzugefügt.

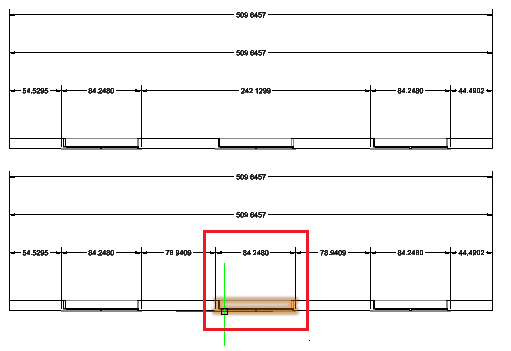

   Sie können beispielsweise ein Fenster angeben, um es in der Bemaßungskette zu berücksichtigen.



So trennen Sie ein BIM-Element von einer bestimmten Bemaßungskette:

1. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Element entfernen .
   • Klicken Sie im Menü auf BIM > Bemaßung > Bemaßung bearbeiten > Element entfernen.
   • Geben Sie BIMBemaßungBearbeiten ein und geben Sie die Option Element entfernen an.
2. Geben Sie im Grafikbereich die Bemaßungskette an, von der BIM-Elemente losgelöst werden sollen.
3. Geben Sie die loszulösenden BIM-Elemente an und drücken Sie die Eingabetaste.

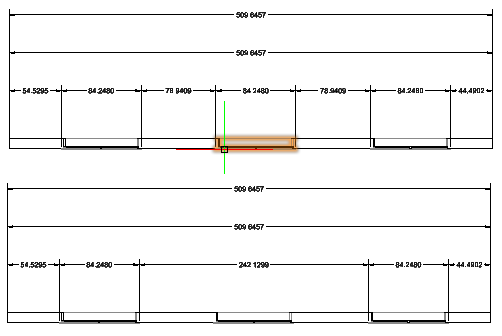

   Die Maßpunkte, die zu den angegebenen BIM-Elementen gehören, werden aus der Bemaßungskette entfernt.



Befehlszugriff

Befehl: BIMBemaßungBearbeiten

Menü: BIM > Bemaßung > Bemaßung bearbeiten
