2D-Schnitte

Sie erstellen 2D-Schnitt von 3D-Geometrien oder verwenden planare Oberflächen oder Skizzen auf der Schnittebene zur Definition der Körper, die für die Analyse erforderlich sind. Zur Erstellung des Schnitts wird der PropertyManager 2D-Vereinfachung verwendet.

Schneiden von Volumenkörpern

Sie können Körper in 2D erstellen, indem Sie Volumenkörper mit einer Schnittebene schneiden.

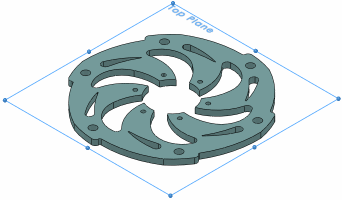

Verwenden Sie für das Ebenenspannungs-Beispiel einer Scheibe (Abb. unten) die obere Ebene, um das 2D-Modell von der 3D-Geometrie zu extrahieren.

3D-Modell 2D-Schnitt

Wählen Sie für das axisymmetrische Beispiel einer Schrauben-Mutter-Verbindung jede beliebige Ebene aus, die den Körper und die Rotationsachse schneidet.

Der Schraubenkopf und das Helixmuster des Gewindes werden nicht erstellt.
3D-Modell 2D-Schnitt

Verwendung planarer Oberflächen oder Skizzen

Sie können Körper mit planarer Oberfläche oder Skizzen auf der Schnittebene zur Erstellung von 2D-Schnitten erstellen.

Das Beispiel zeigt einen 3-Punkt-Biegetest auf einer Platte unter Ebenenspannung mit den Oberflächenkörpern auf der Schnittebene erstellt.
