Sie können die Analyse einer Topologiestudie beenden, bevor die endgültige Iteration abgeschlossen ist, und Zwischenergebnisse anzeigen.
Klicken Sie im Fortschritts-Dialogfeld der Topologiestudie auf Anhalten und Ergebnisse speichern, bevor die letzte Iteration im Solver abgeschlossen wird.
Die Ergebnisse der letzten ausgeführten Iteration werden in der SOLIDWORKS Simulation Software gespeichert. Eine Warnmeldung weist darauf hin, dass die Ergebnisse möglicherweise nicht gültig sind, weil der Solver vor dem Erreichen von Konvergenz angehalten wurde. Die Ergebnisse der Zwischenoptimierung können in einer Materialmassedarstellung angezeigt werden.
 |
 |

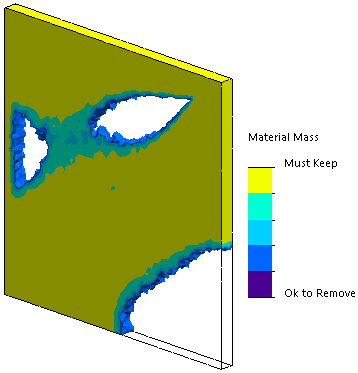

| Materialmassendarstellung von Zwischenergebnissen (Iteration 10). |

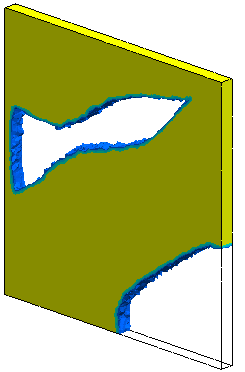

Materialmassendarstellung der endgültigen konvergierten Ergebnisse (Iteration 19). |
