Ziehen. Ermöglicht das Ziehen eines Skizzenpunkts oder einer Linie in die flach dargestellte Leitung. Wählen Sie Auswahl umkehren aus, um die ergänzenden Segmente auf der anderen Seite des Skizzensegments auszuwählen. |
|
Horizontal. Definiert das ausgewählte Segment mit Zwangsbedingungen horizontal und ermöglicht das Kippen des Segments zwischen horizontalen Positionen. |
|
Vertikal. Definiert das ausgewählte Segment mit Zwangsbedingungen vertikal und ermöglicht das Kippen des Segments zwischen vertikalen Positionen. |
|
Beziehungen löschen. Entfernt die horizontale oder vertikale Zwangsbedingung auf einem Skizzensegment, damit das Segment in einem Winkel positioniert werden kann. Klicken Sie nach dem Löschen von Beziehungen auf Ziehen
, um das Segment neu zu positionieren. |
|

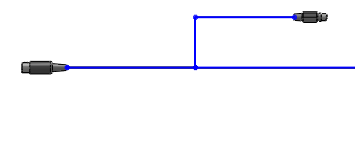

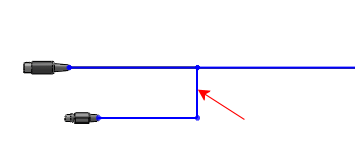

Verzweigung. Ermöglicht Ihnen, Verzweigungssegmente zu ändern und zu positionieren. Wählen Sie Positionswinkel aus, um die Position der Verzweigung in Bezug auf das Basissegment zu definieren. Wählen Sie Abstandswinkel aus, um den Abstand zwischen Verzweigungssegmenten zu definieren. |
