Erstellen einer Leitung für Verbindungsstücke durch eine Kabelrinne

So erstellen Sie Leitungen für Verbindungsstücke durch eine Kabelrinne:

  1. Klicken Sie auf Neu > Baugruppe und dann auf Speichern .
  2. Fügen Sie zum Starten der Leitungsführung die folgenden Elemente in die Hauptbaugruppe ein, indem Sie auf Komponente einfügen (Baugruppen-Symbolleiste) klicken oder sie aus der Konstruktionsbibliothek, dem Datei-Explorer, einem offenen Teilfenster, der 3DEXPERIENCE Platform oder Windows-Explorer ziehen:

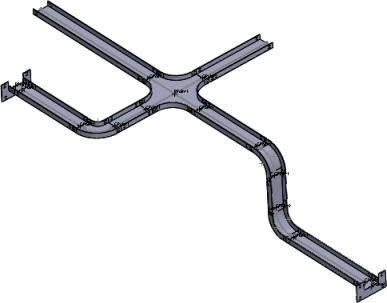

    1. Kabelrinnenverbindungen zum Erstellen einer Kabelrinnen-Baugruppe.
    2. Elektrische Verbindungsstücke an den Öffnungen der Kabelrinne.
  3. Legen Sie die Optionen im PropertyManager Leitungseigenschaften fest und klicken Sie auf .
    Die neue Leitungsunterbaugruppe wird im FeatureManager als [Kabelrinne <n>-<Baugruppenname>] angezeigt.
    Wenn die Reihenfolge der Schritte in Schritt 2 oben umgekehrt wird, lautet der Name der neuen Leitung [Kabelbaum <n>-<Baugruppenname>].

  4. Skizzieren Sie den Pfad zwischen Komponenten auf jeder Seite und den APunkt der Kabelrinne mit einer beliebigen Kombination der folgenden Methoden:
    • Verwenden Sie Automatische Leitungserstellung, um Splines zu erzeugen.
    • Skizzieren Sie Linien , Splines und Verrundungen unter Verwendung von 3D-Skizzierwerkzeugen.
    Elektrische Leitungen werden vom Endpunkt des Verbindungsstücks und vom APunkt der Kabelrinne aus erzeugt.
    Um die Anschlusspunkte sichtbar zu machen, klicken Sie auf Leitungsführungspunkte anzeigen (Ansichts-Symbolleiste) oder auf Ansicht > Leitungsführungspunkte .
  5. Ziehen Sie weitere Verbindungsstücke und Leitungsführungszubehörteile in die Leitungsunterbaugruppe.
    Beim Hinzufügen des jeweiligen Verbindungsstücks zur Leitung wird der Skizze auch ein kurzer Stumpf hinzugefügt (ausgehend vom APunkt des Verbindungsstücks).
  6. So weisen Sie Leitungssegmenten elektrische Attribute zu:
    1. Klicken Sie auf Extras > Routing > Elektrik > Drähte bearbeiten .
    2. Definieren Sie die zu verwendenden Drähte und Kabel.
    3. Gehen Sie zum Festlegen der Leitungsführung folgendermaßen vor:
      • Wählen Sie die Leitungssegmente zwischen den Verbindungsstücken auf beiden Seiten der Kabelrinne aus.
      • Klicken Sie unter Liste der Drähte von - bis auf Pfad auswählen.
      Die Leitungsführung zwischen den Verbindungsstücken wird automatisch erkannt.
    4. Klicken Sie auf .
  7. Schließen Sie die Skizze.
    Dasselbe Verfahren kann für die Erstellung von Leitungen für Verbindungsstücke mit HVAC-Kanälen verwendet werden.
